Qu'est-ce qu'un transformateur immergé dans l'huile





Un transformateur immergé dans l'huile, également appelé transformateur rempli d'huile, est une sorte de dispositif de transformation de tension utilisant la méthode de refroidissement par huile pour réduire la température du transformateur. Contrairement au transformateur de type sec, le corps du transformateur immergé dans l'huile - est installé dans le réservoir d'huile en acier soudé rempli d'huile isolante. Lorsqu'un transformateur immergé dans l'huile - fonctionne, la chaleur de la bobine et du noyau de fer est d'abord transformée en huile isolante, puis en fluide de refroidissement. Et selon les tailles de capacité, il peut être divisé en un transformateur de refroidissement naturel immergé et un transformateur de refroidissement à air pulsé immergé.

Demander un catalogue complet




Galerie de photos de l'exposition GNEE


Exhibition Photo Gallery

Contactez GNEE aujourd'hui

Accueil 1234567 La dernière page

Obtenez le meilleur prix →

Visite client GNEE

custormer visit

Pourquoi choisir GNEE Électrique ?





Choisir le bon fournisseur de transformateurs n'est pas seulement une question de prix : c'est aussi une question de fiabilité, de sécurité et de partenariat à long terme. Chez GNEE Electric, nous combinons une expertise en ingénierie, un contrôle qualité strict et une expérience mondiale en matière d'exportation pour fournir des transformateurs immergés dans l'huile sur lesquels vous pouvez vraiment compter.



1. Force de fabrication éprouvée

Avec des lignes de production avancées et un-système de gestion de la qualité bien établi, nous garantissons que chaque-transformateur immergé dans l'huile répond aux normes internationales telles que CEI, ANSI et GB. Chaque unité est soumise à des tests de routine et de type complets avant la livraison.



2. Contrôle de qualité strict du noyau à l'assemblage final

De la sélection du noyau en acier au silicium à l'isolation des enroulements, en passant par le remplissage d'huile et les tests finaux, chaque processus est soigneusement surveillé. Nous utilisons des matières premières de haute qualité-pour garantir des performances stables, de faibles pertes et une durée de vie prolongée.



3. Solutions personnalisées pour différents marchés

Niveaux de tension, fréquence, limites d'échauffement, méthodes de refroidissement, exigences de protection particulières : nous adaptons nos transformateurs pour répondre aux normes de votre réseau local et aux spécifications de votre projet. Les services OEM et ODM sont disponibles.



4. Conceptions-économes en énergie et rentables-

Nos-transformateurs immergés dans l'huile sont conçus pour une faible perte à vide-et des coûts d'exploitation réduits, aidant ainsi les clients à économiser de l'énergie et à maximiser le retour sur investissement tout au long du cycle de vie de l'équipement.



5. Livraison rapide et chaîne d’approvisionnement stable

Grâce à une forte capacité de production et à une gestion efficace de la chaîne d'approvisionnement, nous garantissons-une livraison à temps, même pour les commandes groupées.



6. Expérience professionnelle en exportation

Nous possédons une vaste expérience au service de clients en Asie, en Afrique, au Moyen-Orient et en Amérique du Sud. Notre équipe comprend les exigences internationales des projets, les normes de documentation et les procédures d'expédition.



7. Support technique réactif

De la-consultation avant-vente au-service après-vente, notre équipe d'ingénieurs fournit une assistance technique rapide pour garantir une installation fluide et un fonctionnement à long terme-.





Vous recherchez un transformateur ? Commandez maintenant






Transformateur de type sec vs transformateur de type huile : comparaison des différences

1. Moyen de refroidissement : air ou huile

Transformateurs secs- :Le recours à l'air pour le refroidissement des transformateurs de type sec-les rend intrinsèquement efficaces pour dissiper la chaleur. L'air est facilement disponible et constitue une solution de refroidissement-efficace. Cette efficacité a des limites, limitant la capacité de tension des transformateurs de type sec-à environ 35 kV en raison de contraintes de refroidissement.
Transformateurs remplis d'huile :À mesure que les composants internes du transformateur chauffent pendant le fonctionnement, la chaleur est transférée à l'huile isolante, la dissipant ainsi efficacement. Cela permet aux transformateurs remplis d'huile-de gérer des niveaux de tension plus élevés et d'offrir des performances supérieures dans les environnements exigeants.

2. Entretien : soins réguliers ou attention peu fréquente

Transformateurs secs- :L'un des avantages des transformateurs de type sec-est leur résilience et leur besoin réduit de maintenance régulière. Ces transformateurs sont intrinsèquement moins sujets aux problèmes causés par la dégradation de l’huile, tels que la contamination chimique. Les transformateurs de type sec- nécessitent souvent des contrôles de maintenance moins fréquents, ce qui permet d'économiser du temps et des ressources.
Transformateurs remplis d'huile :Les transformateurs remplis d’huile nécessitent plus d’attention. L'huile utilisée pour le refroidissement et l'isolation nécessite une surveillance régulière pour garantir sa qualité et son efficacité. Des tests périodiques de contamination chimique et une filtration programmée de l'huile sont essentiels pour maintenir des performances optimales et prolonger la durée de vie du transformateur.

3. Coûts opérationnels : efficacité énergétique par rapport aux dépenses opérationnelles

Transformateurs remplis d'huile :Les transformateurs immergés dans l'huile peuvent entraîner des coûts initiaux plus élevés en raison de l'implication de l'huile et des mesures de sécurité associées requises pour les installations extérieures. Ces coûts sont souvent compensés par l'efficacité énergétique des transformateurs. Le refroidissement efficace assuré par l'huile contribue à une meilleure dissipation de la chaleur, réduisant ainsi les pertes d'énergie et les dépenses opérationnelles au fil du temps.
Transformateurs secs- :Bien que les transformateurs de type sec-aient généralement des coûts initiaux inférieurs et nécessitent moins d'entretien, leur efficacité énergétique peut différer de celle de leurs homologues-à bain d'huile. Le mécanisme de refroidissement à air-, bien qu'efficace, pourrait entraîner une consommation d'énergie légèrement plus élevée à long terme.

4. Impact environnemental : comparaison des empreintes

Transformateurs secs- :Les transformateurs secs-se distinguent par leur caractère respectueux de l'environnement. L’absence de pétrole élimine le risque de fuites et de déversements de pétrole, réduisant ainsi les dommages potentiels à l’environnement. Cela en fait un choix privilégié pour les installations intérieures et les environnements où l'impact écologique est une préoccupation importante.
Transformateurs remplis d'huile :Même si les transformateurs à huile-offrent des performances exceptionnelles, leur dépendance au pétrole présente un risque potentiel pour l'environnement. Le risque de fuite d'huile et la nécessité de mesures de confinement de l'huile les rendent mieux adaptés aux installations extérieures où les mesures de protection écologique peuvent être mises en œuvre plus efficacement.



500KVA 416KV 3 Phase Oil-immersed Outdoor Transformer



Le rôle de l'huile de transformateur dans les-transformateurs immergés dans l'huile

Isolation.La première fonction de l'huile de transformateur immergée dans l'huile est l'isolation, et la résistance d'isolation de l'huile de transformateur est bien supérieure à celle de l'air. Le matériau isolant est imbibé d'huile, ce qui peut non seulement améliorer la résistance de l'isolation, mais également le protéger de l'érosion due à l'humidité.


Dissipation thermique.La deuxième fonction de l’huile de transformateur est la dissipation thermique. L'huile de transformateur du transformateur immergé dans l'huile -a une chaleur spécifique élevée et peut être utilisée comme liquide de refroidissement. La chaleur générée pendant le fonctionnement du transformateur peut provoquer la dilatation et la montée de l'huile proche du noyau de fer et de l'enroulement. Grâce à la convection de l'huile de haut en bas, la chaleur est dissipée à travers le radiateur pour assurer le fonctionnement normal du transformateur.


Suppression des arcs.Le troisième rôle de l'huile de transformateur dans les transformateurs immergés dans l'huile est la suppression des arcs. Sur les disjoncteurs à huile et les-prises de charge pour transformateurs, un arc se produit lorsque les contacts commutent. L'huile de transformateur a une bonne conductivité thermique. Sous la température élevée de l'arc, il décomposera une grande quantité de gaz et générera une pression élevée, ce qui améliore les performances d'extinction de l'arc du milieu et permet à l'arc de s'éteindre rapidement.



Structure et principe de fonctionnement du transformateur immergé dans l'huile-

Un transformateur rempli d'huile-est structurellement similaire à celui d'un transformateur. C'est l'un des types de transformateurs classés selon la forme d'isolation du noyau. Il présente la caractéristique identifiable de bobines immergées dans l'huile - pour abaisser la carte thermique des appareils qu'il contient.
Les éléments de base d'un -immergé dans l'huile sont constitués du noyau magnétique, des enroulements et des bagues. Le noyau magnétique fournit un chemin pour le flux magnétique. Les enroulements créent un champ magnétique et sont constitués d’une bobine conductrice enroulée autour du noyau et isolée avec des barrières et des écrans en carton comprimé. L'épaisseur de l'isolation du bobinage augmente avec la tension. Les traversées relient les enroulements du transformateur à une sous-station.
Les transformateurs à huile-sont utilisés dans la distribution d'énergie ou dans les sous-stations électriques. Leur noyau et leurs bobines sont immergés dans de l'huile, qui refroidit et isole. L'huile circule à travers des conduits dans les serpentins et autour des serpentins et du noyau, déplacée par convection. L'huile est refroidie par l'extérieur du réservoir pour les petits calibres et par un radiateur refroidi par air pour les gros calibres.

1000kVA oil-immersed transformer
2500KVA 10 04KV Oil distribution transformers



Types de-transformateurs remplis d'huile

Les transformateurs monophasés-utilisent une paire d'enroulements. Il est utilisé dans des situations de-charge moindre, telles que les zones rurales.
Les transformateurs triphasés-sont constitués de trois paires d'enroulements. Les enroulements entourent généralement un noyau divisé en trois parties. Les transformateurs triphasés-sont utilisés dans les zones de charge-plus élevées et peuvent alimenter trois circuits en énergie.
Les transformateurs de puissance sont conçus pour supporter des charges beaucoup plus élevées. Ils peuvent augmenter ou diminuer les tensions et transmettre un courant d’un endroit à un autre.
Les transformateurs de distribution transmettent des tensions plus faibles du réseau électrique aux maisons et aux entreprises. Ils sont beaucoup plus petits que les transformateurs de puissance.
Les transformateurs montés sur poteau-sont connectés à un poteau électrique.
Les transformateurs montés sur socle-sont montés sur une dalle de béton au sol.

Comment effectuer une maintenance de routine sur les-transformateurs à bain d'huile

Huile et température

Pour effectuer des contrôles quotidiens de la température du transformateur, nous devons inspecter les températures ambiantes, de l'huile et des enroulements et les comparer aux valeurs nominales. L'indicateur de la jauge de niveau d'huile doit varier en fonction des changements de température, et si la jauge de niveau d'huile est d'un modèle magnétique, l'indicateur doit tourner en présence d'un aimant de test. Si l'indicateur ne répond pas dans l'un ou l'autre cas, l'indicateur doit alors être remplacé.

Performances électriques

Pour effectuer des contrôles quotidiens afin d'évaluer les performances électriques du transformateur, nous devons inspecter les valeurs de tension et de courant de charge et les comparer aux valeurs nominales. Les paramètres de charge déterminent le type de transformateur qui peut être utilisé pour l'alimenter. En raison de son importance, un transformateur est souvent protégé par des relais différentiels, de surintensité et de courant de terre-qui doivent être surveillés et entretenus quotidiennement. L'utilisation d'un mauvais transformateur et le non-entretien des relais de protection peuvent respectivement provoquer des dommages électriques et une panne électrique de l'équipement.

Niveau de bruit

Il s'agit d'un indicateur de performance plus important pour les transformateurs de type sec-. Le niveau de bruit émis par les bobines, le noyau et le système de refroidissement d'un transformateur rempli d'huile-peut également être utilisé pour évaluer ses performances. Si un transformateur rempli d'huile-émet des bruits forts pendant le fonctionnement, il est alors important d'identifier rapidement la source du bruit et de la mesurer à l'aide des trois techniques suivantes.





Quelles sont les étapes à suivre pour assurer le bon fonctionnement d'un transformateur rempli d'huile ?

Étape 1.Pour isoler le côté basse-tension du transformateur à bain d'huile, vous devrez accrocher une plaque signalétique correspondante à la poignée de tirage et actionner l'interrupteur.


Étape 2.Assurez-vous que l'interrupteur de charge n'est pas connecté au côté tension du transformateur rempli d'huile et que la mise à la terre est généralement débrayée avant de mettre sous tension.


Étape 3.Retirez le couteau haute tension-et inspectez la coque, la porcelaine et le fil de connexion avec un électroscope.


Étape 4.La porcelaine du transformateur remplie d'huile, la perte de chaleur et les systèmes de nettoyage doivent tous être soigneusement vérifiés et entretenus régulièrement.


Étape 5.Lors de l'entretien d'un transformateur rempli d'huile, il est essentiel d'inspecter l'interrupteur de charge côté tension pour vérifier son bon fonctionnement et la lubrification des pièces de transmission.

productcate-459-420



6 signes indiquant que vous devez remplacer votre transformateur rempli d'huile-





Tests d'huile DGA
Les gaz présents dans un transformateur peuvent être le résultat d’une panne des matériaux qui le composent. Cela peut fournir des informations précieuses sur la santé de votre transformateur. En fonction des gaz présents dans votre transformateur qui s'avèrent élevés, il est peut-être temps de remplacer votre transformateur.



Scans infrarouges
Tout comme une radiographie-chez le médecin peut illustrer des problèmes dans votre corps, un scan de votre transformateur peut fournir des informations similaires et analogues. Un scan infrarouge de votre transformateur peut vous permettre de prendre note de toute traversée ou connexion qui pourrait être chaude.



Fuites
Les fuites peuvent généralement être réparées, mais parfois, une vague de fuites peut être le signe d’un problème plus grave. Si vous dépensez régulièrement de l’argent pour réparer les fuites de votre transformateur, cela peut être le signe qu’une panne plus grave est sur le point de se produire. Vous pouvez éviter les pertes financières massives liées à une panne de transformateur en le remplaçant avant qu'il ne soit trop tard.



Bruit et vibrations
Les transformateurs sont similaires aux voitures dans le sens où s'ils semblent cassés, il y a fort à parier que cela vaut la peine d'être examiné. Le son en tant qu'indicateur de performance est plus pertinent pour les transformateurs de type sec-. Si votre transformateur à huile-est l'un des générateurs de bruit les plus bruyants de votre infrastructure, vous devez étudier son état de santé et ses performances.



Peinture ancienne et écaillée
Croyez-le ou non, ce simple indicateur cosmétique pourrait être le signe que votre transformateur est à bout de souffle. Un transformateur qui est sur le point de tomber en panne et doit être remplacé chauffe souvent. Un symptôme de ceci est que cela peut déformer la peinture extérieure ou la faire s'écailler. Si vous avez un transformateur vieux de 25 -ans avec quelques éclats de peinture, ne vous inquiétez pas trop, mais si des dommages constants à la peinture se produisent parallèlement à d'autres signes d'avertissement, il est peut-être temps de demander un remplacement.



Couleur
Regardez la couleur de l'huile que contient votre transformateur. S’il est noir ou de couleur foncée, c’est le signe qu’il a subi un choc ou une surtension. Si votre transformateur a subi ce niveau de contrainte, il y a fort à parier qu'il boitait simplement, et chercher un remplacement pourrait vous éviter une panne totale.



productcate-479-423



Comment fonctionne un transformateur immergé dans l'huile

Il y a un noyau de fer dans le transformateur immergé dans l'huile et deux enroulements mutuellement isolés sont enroulés autour du noyau de fer.
Le côté connecté à l’alimentation électrique est appelé enroulement primaire et le côté qui produit de l’énergie électrique est appelé enroulement secondaire.
Lorsque la tension d'alimentation alternative est appliquée à l'enroulement côté primaire, un courant alternatif circule à travers l'enroulement et un flux magnétique alternatif est généré dans le noyau de fer.
Ce flux magnétique alternatif traverse non seulement l'enroulement primaire, mais également l'enroulement secondaire, et des potentiels induits E1 et E2 sont générés respectivement dans les deux enroulements.
Le rapport de la force électromotrice induite sur les côtés primaire et secondaire du transformateur est égal au rapport des spires des enroulements côté primaire et secondaire.
Lorsque le nombre de tours des enroulements primaire et secondaire du transformateur est différent, la tension peut être transformée.
Par rapport aux transformateurs ordinaires, la méthode de refroidissement est légèrement différente.
Pendant le fonctionnement des transformateurs de puissance immergés dans l'huile, la chaleur des enroulements et des noyaux de fer est d'abord transférée à l'huile, puis au fluide de refroidissement via l'huile.




Nos transformateurs



Noyau de fer

Le noyau est une tôle d'acier au silicium laminée à froid avec une orientation de grain magnétique à haute perméabilité. Le noyau de fer est un noyau de fer de type noyau, le noyau de fer de type empilement à joint oblique complet, la colonne du noyau de fer est une section transversale circulaire à plusieurs-étapes-, la barre de fer et le noyau de fer sont de section transversale égale-.



enroulement

L'enroulement adopte un canal d'huile ondulé, aucun processus de trempage de peinture et une liaison par ruban adhésif serré ; Les enroulements sont des bobines concentriques : l'enroulement haute tension a une prise requise pour la tension de prise, qui est conduite au commutateur de prise, le commutateur est installé sur le couvercle de la boîte, et le transfert de tension de 10 kV et 20 KV peut être obtenu après la coupure de courant et la modification de la tension de prise.



Dispositif de protection de sécurité

Transformateur 30~2000kVA équipé d'une soupape de surpression :

Des relais à gaz avec bornes d'alarme et de déclenchement peuvent être installés selon les besoins de l'utilisateur ;

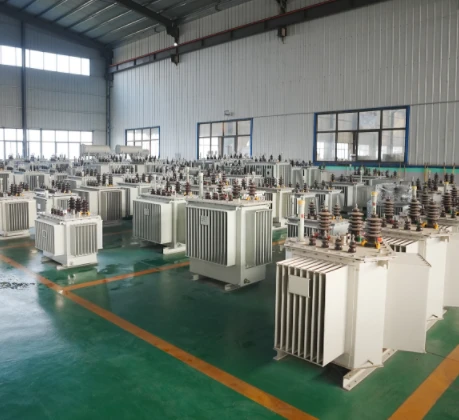

notre usine



Chez GNEE Electric, notre usine est le fondement de la qualité de nos produits et de la fiabilité de nos livraisons. Équipés d'installations de production avancées et de systèmes de gestion de la qualité stricts, nous fabriquons des transformateurs immergés dans l'huile qui répondent aux normes internationales et aux exigences exigeantes des projets.

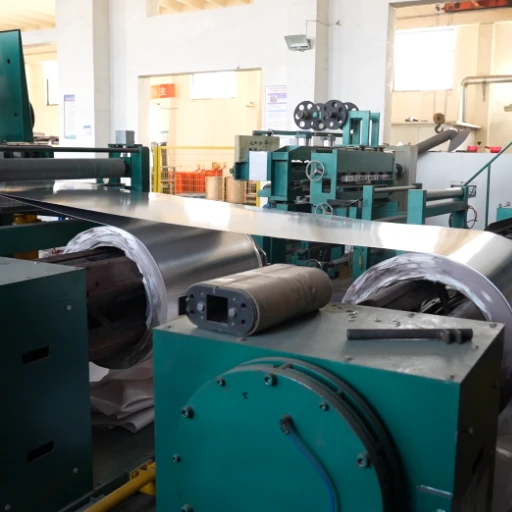

Installations de production modernes

Notre atelier est équipé de machines de découpe de noyau automatisées, d'équipements de bobinage de précision, de systèmes de remplissage d'huile sous vide et d'instruments de test à haute tension-. Chaque étape de la production, depuis l’assemblage du noyau en acier au silicium jusqu’à l’inspection finale, est réalisée sous un contrôle technique strict.



Gestion stricte de la qualité

La qualité est intégrée à chaque étape de la production. Nous mettons en œuvre des procédures d'inspection systématiques couvrant les tests des matières premières, l'inspection en cours de processus, les tests de routine et la vérification finale des performances. Chaque transformateur est soumis à des tests électriques complets avant expédition pour garantir la sécurité, la stabilité et une longue durée de vie.



Forte capacité de fabrication

Avec des processus de production optimisés et des équipes techniques qualifiées, notre usine maintient une production stable et une gestion efficace des commandes. Qu'il s'agisse de personnalisation de petits lots ou de fourniture de projets en masse, nous garantissons une qualité constante et une livraison-dans les délais.



Équipe d'ingénierie qualifiée

Nos ingénieurs et techniciens expérimentés améliorent continuellement l’efficacité de la production et les performances des produits. Grâce à une innovation technique continue, nous améliorons l’efficacité énergétique, réduisons les pertes et prolongeons la durée de vie des équipements.



Engagement envers l’amélioration continue

Guidés par la philosophie du progrès continu, nous investissons dans la mise à niveau des équipements, la formation de la main-d’œuvre et l’optimisation des processus pour maintenir notre compétitivité et répondre à l’évolution des demandes du marché mondial.

productcate-468-468
productcate-461-461
productcate-509-509
productcate-512-512
productcate-339-339
productcate-429-429
productcate-428-428
productcate-363-363

FAQ


Q : À quoi sert le transformateur immergé dans l'huile ?

R : La première fonction de l'huile de transformateur immergée dans l'huile -est l'isolation, et la résistance d'isolation de l'huile de transformateur est bien supérieure à celle de l'air. Le matériau isolant est imbibé d'huile, ce qui peut non seulement améliorer la résistance de l'isolation, mais également le protéger de l'érosion due à l'humidité.

Q : Quel est l'entretien d'un transformateur immergé dans l'huile ?

R : Les tâches à inclure dans votre plan annuel de maintenance de votre-transformateur immergé dans l'huile comprennent : Inspectez les indicateurs de température et le sélecteur de circuit hors-, et remplacez-les si nécessaire. Vérifiez les joints d'étanchéité des boîtes de triage. Mesure de la résistance d'isolement des relais de protection du transformateur.

Q : Dans quelle mesure peut-on surcharger un transformateur rempli d’huile ?

R : La surcharge maximale du transformateur ne doit pas dépasser 50 % de la charge nominale ; En cas de panne du système, la tâche principale est d'assurer une alimentation électrique ininterrompue, tandis que l'accélération du vieillissement de l'isolation du transformateur est secondaire et que la surcharge accidentelle se fait au détriment de la durée de vie du transformateur.

Q : Lorsqu'un transformateur est souvent rempli d'huile, l'huile utilisée devrait-elle l'être ?

R : Les fonctions principales de l'huile de transformateur sont d'isoler et de refroidir un transformateur. Il doit donc avoir une rigidité diélectrique, une conductivité thermique et une stabilité chimique élevées, et doit conserver ces propriétés lorsqu'il est maintenu à des températures élevées pendant des périodes prolongées.

Q : Quel est le meilleur transformateur immergé dans l’huile ou de type sec ?

R : Les transformateurs à huile placent le noyau de fer et l'enroulement à l'intérieur d'un réservoir d'huile rempli d'huile de transformateur, tandis que les transformateurs secs encapsulent souvent le noyau de fer et l'enroulement avec de la résine époxy ou utilisent des types non -encapsulés avec une isolation imprégnée pour empêcher l'humidité.

Q : Quelle est la principale cause de détérioration de l’huile du transformateur ?

R : Les principaux facteurs responsables de la détérioration de l’huile du transformateur et, par conséquent, de la défaillance des transformateurs sont :
Développement de la pression interne dans l'huile.
L'augmentation de la température pendant les conditions de fonctionnement.
Changement fréquent des niveaux de tension de fonctionnement.

Q : À quelle fréquence l’huile du transformateur doit-elle être changée ?

R : Cependant, en règle générale, des échantillons d'huile isolante doivent être prélevés et testés au moins tous les cinq ans pour évaluer l'état de l'huile isolante. Seule cette évaluation détermine la nécessité d'un changement et permet de réduire les coûts.

Q : Qu’est-ce qui cause les fuites d’huile du transformateur ?

R : Certains transformateurs présentent des défauts, tels qu'une mauvaise soudure, une étanchéité insuffisante ou des boulons mal serrés. Ces défauts peuvent provoquer des fuites d'huile. Même dans des transformateurs flambant neufs.

Q : À quelle distance un transformateur à bain d’huile doit-il se trouver d’un bâtiment ?

R : Le type de construction combustible/non-combustible doit être celui défini par les codes du bâtiment des États respectifs. A. Portes, issues de secours ou issues de secours. Les transformateurs montés sur socle ne doivent pas être situés dans une zone s'étendant vers l'extérieur de 20 pieds et 10 pieds sur le côté de toute porte, issue de secours ou sortie de secours.

Q : Quels sont les signes d’un transformateur surchargé ?

R : Si la consommation électrique est supérieure aux informations indiquées sur la plaque signalétique, il y a probablement une surcharge.

Q : Les transformateurs remplis d’huile peuvent-ils être situés à l’intérieur ?

R : (a) Installations intérieures. Les transformateurs isolés à l'huile ne doivent pas être installés à l'intérieur, sauf dans une chambre forte construite conformément aux sections 2805 et 2806, ou dans un bâtiment séparé répondant aux exigences de la section 2807.
(b) Transformateurs isolés par liquide à point d'incendie élevé.

Q : À quelle fréquence l’huile du transformateur doit-elle être filtrée ?

R : Un échantillonnage et des tests de routine de l'huile peuvent déterminer la nécessité d'une filtration ou d'un remplacement. Si les tests indiquent une dégradation, la filtration peut être effectuée annuellement ou selon les recommandations des experts. Un remplacement complet de l'huile peut avoir lieu tous les 5 à 10 ans en fonction de l'état du transformateur, bien que cela puisse varier considérablement.

Q : Quel est le pourcentage de surcharge autorisé pour les transformateurs immergés dans l’huile ?

R : La surcharge maximale du transformateur ne doit pas dépasser 50 % de la charge nominale ; En cas de panne du système, la tâche principale est d'assurer une alimentation électrique ininterrompue, tandis que l'accélération du vieillissement de l'isolation du transformateur est secondaire.

Q : Quels sont les deux types de refroidissement dans un transformateur de puissance immergé dans l’huile ?

R : Il existe une plus large gamme de méthodes de refroidissement pour les transformateurs à huile-.
(Mineral) Oil Natural Air Natural (ONAN) – Le noyau et les serpentins sont refroidis en les entourant d’huile.
Huile (non-minérale) Natural Air Natural (KNAN) – Le noyau et les serpentins sont refroidis en étant entourés d'huile synthétique.

Q : Quelle est la différence entre un transformateur de type sec et un transformateur immergé dans l'huile ?

R : Les transformateurs de type sec-utilisent de l'air comme moyen de refroidissement, tandis que les transformateurs-à huile utilisent de l'huile au lieu de l'air. Certains lieux publics n'utilisent pas de transformateurs à huile-car ils sont considérés comme présentant un risque d'incendie important et utilisent plutôt des transformateurs de type sec-.

Q : À quelle distance un transformateur à bain d’huile peut-il se trouver d’un bâtiment ?

R : Murs non-combustibles : les transformateurs isolés à l'huile-sur socle peuvent être situés à côté de murs non-combustibles si les dégagements suivants sont maintenus par rapport aux fenêtres, portes ou autres ouvertures de 20 pi vers l'extérieur et de 10 pi de chaque côté.

Q : Quelle est la protection incendie pour le transformateur immergé dans l’huile ?

R : NFPA 850, Pratiques recommandées pour la protection contre les incendies dans les centrales électriques et les stations de conversion de courant continu haute tension, recommande que les transformateurs contenant plus de 500 gallons (1 900 L) d'huile soient protégés par un mur coupe-feu évalué à 2 heures et s'étendant de 1 pied (300 mm) verticalement et de 2 pieds (600 mm).

Q : Qu’est-ce que les transformateurs immergés dans l’huile ont pour la sécurité du transformateur ?

R : Les dispositifs/systèmes de protection importants pour les transformateurs à huile sont :
Relais Buchholz
Dispositif de décompression (ou évent d'explosion)
Protection différentielle
Alarme de température d'enroulement et de température d'huile et arrangement de déclenchement
Alarme de niveau d'huile et agencement de déclenchement.

Q : Que fournit le relais Buchholz dans le transformateur immergé dans l'huile ?

R : Il s'agit d'un relais fonctionnant au gaz et au fioul-qui offre une protection contre les défauts internes du transformateur tels que les ruptures d'isolation, les défauts de noyau et la surchauffe.

Q : Quelles sont les méthodes de refroidissement pour les transformateurs immergés dans l’huile ?

R : Les transformateurs de type huile-sont refroidis à l'aide d'une méthode de refroidissement à l'huile-air ou à l'huile-eau. Il existe une plus large gamme de méthodes de refroidissement pour les transformateurs à huile-. (Mineral) Oil Natural Air Natural (ONAN) – Le noyau et les serpentins sont refroidis en les entourant d’huile. Transfert de chaleur de l'huile par convection naturelle de l'air.

Henan GNEE Electric Co., Ltd. est l’un des fabricants et fournisseurs de transformateurs immergés dans l’huile les plus professionnels en Chine et prend également en charge un service personnalisé. Bienvenue pour acheter un transformateur immergé dans l'huile durable en stock ici et obtenir la liste de prix de notre usine. Nous acceptons également les commandes personnalisées.
