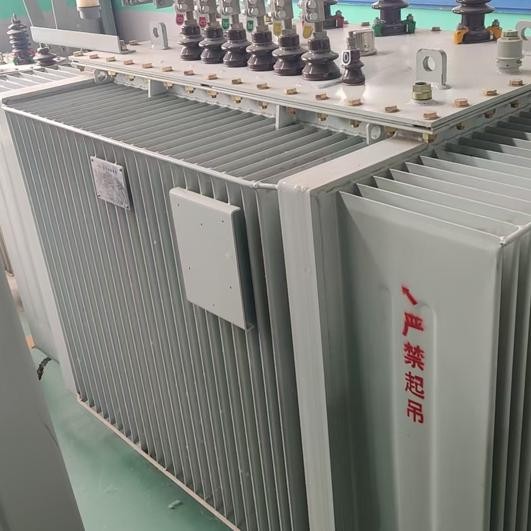

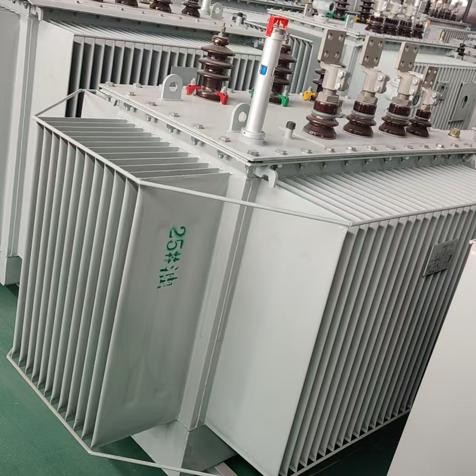

Transformateur immergé dans l'huile S11-1 600 kVA 10 kV

Henan GNEE Electric Co., Ltd. est l’un des fabricants et fournisseurs les plus fiables de transformateurs immergés dans l’huile s11-1600kva 10kv-en Chine. Si vous envisagez d'acheter un transformateur immergé dans l'huile s11-1600kva 10kv personnalisé fabriqué en Chine, n'hésitez pas à demander un devis à notre usine. Des produits de qualité et des prix raisonnables sont disponibles.

Conçu pour les installations industrielles, les sous-stations, les projets d'énergie renouvelable et les systèmes de distribution de services publics, leTransformateur rempli d'huile S11 1600kVA-offre de faibles pertes, un fonctionnement fiable et une conformité totale à la norme CEI 60076. Disponible avec des rapports de tension personnalisés, des groupes vectoriels et des accessoires pour des projets mondiaux.

Principaux arguments de vente deHuile 1 600 kVA-Transformateur rempli



Efficacité énergétique standard 1.S11, conception rentable-éprouvée pour les projets de distribution mondiale

Enroulement en cuivre pur à 2 100 % + noyau en acier au silicium CRGO de haute qualité

3. Réservoir ondulé entièrement scellé, faible entretien pour une installation extérieure

4.Le symbole de connexion Dyn11 est utilisé pour éviter l'influence des harmoniques supérieures. Il offre une résistance élevée aux charges non compensées et améliore la qualité de l'alimentation électrique.

Réponse technique 24h/24|Tension et boîtier personnalisés disponibles|Assistance pour l'expédition mondiale

Besoin d'une tension personnalisée ou d'un délai d'exécution rapide ? Notre équipe technique est prête à adapter une solution à votre projet spécifique. Cliquez ci-dessous et obtenez un devis détaillé sous 24 heures.

Demander une fiche technique

 transformateur immergé dans l'huile-Tableau des paramètres techniques

Certifications et qualifications

• Certification de test de type standard international série CEI 60076
• Certification du système de gestion de la qualité ISO 9001 : 2015
• Certification de conformité CE
• Rapport de test en usine tiers-accrédité
• Prise en charge d'un ensemble complet de documents d'inspection des produits d'exportation

Obtenez des dessins de conception exclusifs

Pourquoi choisir le transformateur électrique GNEE 1600kVA ?

Valeur fondamentale de GNEE ElectricTransformateur 1600kVA

① Efficacité énergétique et investissement équilibrés

Niveau d'efficacité S11 éprouvé, entièrement conforme aux normes CEI 60076 et GB/T 25438. Par rapport aux transformateurs traditionnels de la série S9, la perte à vide-de charge est réduite d'environ 21 %, ce qui permet d'économiser environ 5 700 kWh d'électricité par an en fonctionnement continu. Il offre un équilibre optimal entre le coût d'approvisionnement initial et les dépenses d'exploitation à long terme, ce qui en fait le choix courant pour la distribution en gros et les projets industriels.

② Forte adaptabilité environnementale

Adopte une structure de réservoir ondulé entièrement scellée qui élimine le besoin d'entretien de routine par levage du noyau. La conception standard s'adapte aux températures ambiantes de -30 degrés à 45 degrés, et nous proposons des solutions personnalisées pour les environnements difficiles à haute-température, haute-humidité, haute altitude et poussiéreux, adaptées au déploiement en Asie du Sud-Est, au Moyen-Orient, en Afrique et sur d'autres marchés mondiaux.

③ Longue durée de vie et haute fiabilité

Enroulement en cuivre pur à 100 % associé à un système d'isolation de classe A, avec une forte capacité de tenue aux courts-circuits-et une stabilité thermique. Dans des conditions normales de fonctionnement et de maintenance standard, la durée de vie conçue dépasse 30 ans. La structure entièrement scellée empêche l'huile isolante de s'oxyder et de pénétrer dans l'humidité, prolongeant ainsi considérablement le cycle de remplacement de l'huile.

④ Contrôle qualité-complet des processus

Chaque unité passe 5 inspections d'usine obligatoires avant la livraison : test de tension de tenue à fréquence industrielle, test de rapport de transformation, test de résistance CC, test à vide-de charge et de perte de charge et test de performance de l'huile isolante. Toutes les données de test sont traçables et un ensemble complet de rapports de test est fourni avec chaque expédition.

Aperçu du rapport de test en usine

• Test de rapport
• Résistance d'enroulement
• Aucune-perte de charge
• Perte de charge
• Test de tension appliqué
• Test de tension induite

Vous souhaitez consulter le rapport complet des tests en usine ou discuter d’un défi d’installation spécifique ? Nos ingénieurs sont disponibles pour une consultation individuelle-sur-. Contactez-nous dès maintenant et obtenez des conseils d’experts adaptés aux conditions de votre site.


Cliquez pour obtenir le rapport de test complet

Transformateur immergé dans l'huile de 1 600 kVA-Structure

Cœur

Adopte un acier électrique à grain orienté-de haute qualité-(CRGO) avec un empilage par étapes-et un processus de joint à recouvrement complet-en onglet. Il réduit efficacement les pertes à vide-de charge et le courant d'excitation, réduit le bruit de fonctionnement et garantit des performances magnétiques stables en cas de fonctionnement à long-terme.

Enroulement

Fabriqué à partir de fil de cuivre sans oxygène de haute-pureté-avec une capacité de transport de courant uniforme et une faible résistivité. L'isolation couche-à-couche utilise du papier isolant à haute-résistance, et l'enroulement subit un traitement de séchage sous vide pour améliorer la résistance mécanique et la résistance aux courts-circuits, évitant ainsi la déformation sous des charges d'impact.

Réservoir

Structure de réservoir entièrement scellée à ailettes ondulées. Les ailettes ondulées compensent automatiquement l'expansion et la contraction du volume d'huile causées par les changements de température, éliminant ainsi le besoin d'un conservateur d'huile et réduisant le risque d'oxydation de l'huile isolante et de pénétration d'humidité. La surface est traitée avec un revêtement anticorrosion multi-couche-pour un service extérieur à long-terme.

Système d'isolation

Structure isolante composite composée de matériaux isolants de classe A et d'huile isolante minérale de haute-qualité. Il présente d'excellentes performances de rigidité diélectrique et de dissipation thermique, contrôle efficacement l'augmentation de la température des enroulements et garantit un fonctionnement fiable à long terme sous une charge nominale.

En plus de la structure de base robuste (noyau de fer, enroulements, isolation et réservoir), GNEE Electric équipe ce transformateur S11-1 600 kVA d'un ensemble complet de composants auxiliaires de haute qualité pour garantir un fonctionnement fiable et une maintenance facile.

• Lesur-changeur de prise de charge-(ou un changeur de prise-hors circuit-, selon vos besoins) permet une régulation flexible de la tension pour s'adapter aux fluctuations du réseau.
• Lesoupape de surpressionlibère rapidement une pression interne excessive pour empêcher la déformation ou la rupture du réservoir, tandis que leRelais Buchholzfournit une protection instantanée contre les défauts internes tels que les fuites d'huile ou la surchauffe des enroulements en déclenchant des alarmes ou en se déclenchant.
• Par ailleurs, lebanc de radiateurss(avec panneaux à ailettes ou ondulés) sont conçus de manière optimale pour une dissipation efficace de la chaleur, garantissant que le transformateur maintient une température stable même sous de lourdes charges continues.
• Letraversées haute/basse tensionFaites sortir en toute sécurité les terminaisons d'enroulement du réservoir et connectez-les au circuit externe tout en fournissant une isolation électrique fiable.
• De plus, levanne de vidange d'huileau fond du réservoir facilite l'échantillonnage et la vidange de l'huile, leborne de terreassure une mise à la terre sûre du réservoir

Scénarios d'application typiques

Fabrication industrielle

Idéal pour les usines de machines-de taille moyenne, les usines textiles, les chaînes de transformation alimentaire et les usines de matériaux de construction. La capacité de 1 600 kVA correspond parfaitement à la charge totale d'une ligne de production complète, et le grade S11 offre la solution d'alimentation électrique la plus rentable-pour les utilisateurs industriels.

Services publics et distribution municipale

Utilisé comme nœuds de distribution de base dans les réseaux électriques urbains et ruraux de 10 kV, adapté aux communautés résidentielles à haute densité-, aux sous-stations centrales des cantons et aux projets d'extension et de rénovation du réseau.

Intégration du réseau d'énergie renouvelable

Appliqué en tant que transformateurs de distribution de connexion au réseau-pour les centrales photovoltaïques distribuées de petite et moyenne taille-et les systèmes de stockage d'énergie industriels et commerciaux, entièrement conforme aux exigences techniques d'intégration au réseau 10 kV.

Prêt à aller de l’avant ou besoin d’un calendrier de livraison pour votre projet urgent ?

Contactez notre équipe commerciale dès maintenant pour un prix compétitif, une documentation complète et un plan d'expédition. Nous répondons à chaque demande dans les 24 heures.

Obtenir le prix d'usine

Emballage et livraison

Protection du noyau : ‌ Le transformateur est enfermé dans une caisse en bois à haute résistance-résistante à la corrosion-. Les couches intérieures et extérieures sont recouvertes de membranes imperméables et résistantes à l'humidité-, isolant efficacement l'unité de l'eau de pluie, de l'humidité et de la poussière.

FAQ

Quelle est la charge continue maximale d'un transformateur 1600kVA 10kV ?

Avec un facteur de puissance standard de 0,8, le transformateur immergé dans l'huile de 1 600 kVA peut supporter une charge active continue de 1 280 kW, avec un courant nominal côté basse tension de 2 309 A. Pour les scénarios industriels avec des charges d'impact, il est recommandé de contrôler le taux de charge à long terme-entre 60 % et 80 %.

Quelle est la durée de vie d'un transformateur immergé dans l'huile S11 1600kVA ?

Avec une installation standard, un fonctionnement normal et une maintenance périodique, la durée de vie prévue de ce transformateur S11 1600kVA dépasse 30 ans. La structure entièrement scellée ralentit efficacement le vieillissement de l’isolation et prolonge la durée de vie réelle.

Ce transformateur S11 de 1 600 kVA peut-il être utilisé dans les régions tropicales à haute température ?

Oui. Nous proposons une personnalisation d'adaptation aux hautes-températures, notamment un niveau d'isolation amélioré, une structure de dissipation thermique optimisée et une huile isolante résistante aux hautes-températures, adaptée à un fonctionnement à long-fonctionnement à long terme dans des environnements allant jusqu'à 55 degrés.

Quel est le délai de livraison des transformateurs à huile S11 1600kVA 10 kV ?

Les unités S11 1600kVA standard ont un délai de livraison de 10 à 15 jours pour les commandes groupées ; les modèles personnalisés sont soumis à des exigences techniques spécifiques. Nous maintenons un stock régulier de composants de base pour garantir une livraison rapide pour les projets urgents.

Options de configuration personnalisées du transformateur électrique GNEE
