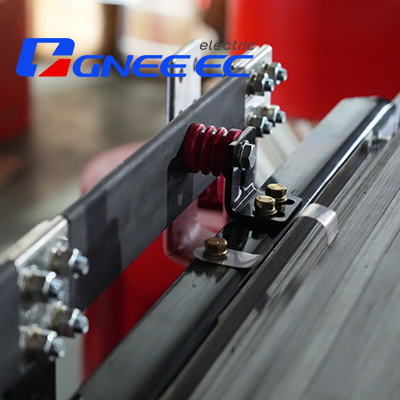

SCB 11-10 KV Transformateur de puissance de type sèche à résine triphasée
Vous avez des questions? Les représentants des ventes de Gnee sont disponibles pour le chat en direct maintenant
Envoyer un e-mail:sales@gneeelectric.com
Tél:+8615824687445
Structure des transformateurs de type sec
La structure principale du produit de SCB 11-10 KV en résine triphasée à la résine en résine de type sèche isolée de type sèche comprend les parties suivantes:
Corps: Il s'agit de la partie centrale du transformateur de type sèche triphasé, incluant principalement le noyau, l'enroulement et l'isolation. Le noyau de fer est le principal circuit magnétique, responsable de la conduction magnétique et de la conversion de puissance; L'enroulement est la partie conductrice, qui réalise la conversion de tension par induction électromagnétique; Le matériau isolant est utilisé pour isoler l'enroulement et le noyau de fer pour empêcher l'arc et les courtes circuits.
Huile de transformateur: Bien qu'il s'appelle un transformateur "sec", dans certaines conceptions, l'huile de transformateur est toujours utilisée comme milieu de refroidissement pour aider à dissiper la chaleur et à maintenir un fonctionnement stable de l'équipement.
Réservoir d'huile: Utilisé pour contenir l'huile du corps et du transformateur, et joue un rôle dans la protection physique et le soutien.
Dispositif de refroidissement: Pour les transformateurs haute puissance, les appareils de refroidissement sont particulièrement importants, utilisant généralement un refroidissement par air ou un refroidissement naturel pour s'assurer que l'équipement peut toujours fonctionner normalement dans des environnements à haute température.
Dispositif de régulation de tension:Utilisé pour ajuster la tension de sortie pour s'adapter à différentes exigences de charge.
Dispositif de protection:Y compris le dessicant, les voies respiratoires de sécurité, le relais de gaz, l'armoire de stockage d'huile et le dispositif de mesure de la température, etc., pour assurer la sécurité et le fonctionnement stable du transformateur.
Bague de sortie: Utilisé pour connecter des fils haute tension pour obtenir une puissance de sortie.
|
Tension ré |
1 0 kv / 0,4kv |
| Nombre de phases à haute tension | triphasé |
| Nombre de phases à basse tension | quatre phases à quatre fils |
| Capacité nominale | allant de 30kva à 1600kva |
| Plage de taraudage haute tension | Plage de taraudage: ± 2 × 2,5% ou ± 5% |
| Courant nominal | Selon la capacité nominale, la valeur actuelle varie de 1,73A à 92,4a |
| Fréquence réduite: | 50hz |
| Perte sans charge | 880W à 1880W pour la Classe F, 930W à 2250W pour la Classe H |
| Perte de charge: | 710W à 4880W pour la classe F, 760W à 5230W pour la classe H |
| Current à no darge: | de 2,3% à 0. 9% |
| Impédance court-circuit | 4% à 6% |
| Niveau de bruit: | Le niveau de puissance du son varie de 63 dB à 75 dB |
FAQ
1. Combien de temps pouvez-vous livrer le transformateur?
Cela dépend de la quantité et de la capacité du transformateur, normalement dans le mois depuis le dessin de la date confirmé par l'acheteur.
2. Où est situé votre usine?
Notre usine se trouve dans Anyang, couvrant une superficie de 2, 000 mètres carrés, plus de 150 personnes travaillent ici,
Nous pouvons fournir des services complets, des préventes aux ventes après-vente, pour résoudre l'un de vos problèmes
3. Quel mode de paiement acceptez-vous?
T / T, L / C tous deux acceptés.
étiquette à chaud: SCB 11-10 KV Transformateur de puissance de type sèche à résine à traits triphasés, Chine SCB 11-10 KV Fabricants de transformateurs de puissance de type sèche à résine à séche, Transformers pour les systèmes de surveillance des inondations, Transformers pour les systèmes de détection de fumée, Transformers pour l'impression, Transformateur de filtre à puissance actif, Transformers pour l'équipement de réalité virtuelle, transformateur de disjoncteur
