Transformateur de puissance de type sec SC(B)10

Cette série de transformateurs de puissance de type sec est utilisée pour réduire directement l'alimentation électrique du réseau électrique de 35 KV à une alimentation électrique de distribution de 400 V pour les utilisateurs et omet l'étape de transmission et de transformation de 10 KV, ce qui réduit considérablement les coûts d'exploitation et les coûts de construction technique d'une sous-station à plusieurs niveaux. projets et présentent des avantages sociaux importants.

Envoyez demande

Discuter maintenant

Vous avez des questions ? Les représentants commerciaux de GNEE sont désormais disponibles pour un chat en direct

Envoyer un e-mail- :sales@gneeelectric.com

Tél :+8615824687445

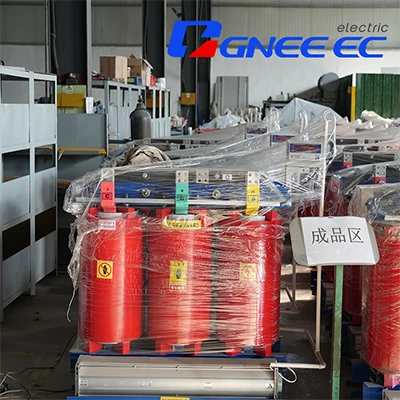

SC(B)10 Type secTransformateur de puissances

La bobine de coulée de ce produit est remplie de filaments de verre courts et adopte une structure circulaire segmentée, et un canal d'air axial est disposé à l'intérieur de la bobine pour améliorer les conditions de dissipation thermique. Le processus scientifique de moulage par coulée peut garantir que la résine pénètre complètement entre les tours, les couches et les segments pour garantir la résistance de l'isolation électrique du produit et une valeur de décharge partielle inférieure (inférieure ou égale à 5 pcl).

Comment éviter la fissuration du corps moulé en résine, contrôler la génération de bulles résiduelles dans le corps coulé et réduire la décharge partielle à la limite minimale a toujours été un problème majeur pour les fabricants de transformateurs secs au pays et à l'étranger, et est la clé technologie de fabrication detransformateurs secs moulés en résine.

Capacité nominale (kva)	HT (kV)	Plages de taraudage	BT (kV)	Groupe vectoriel	Perte à vide	75 degrés Perte de charge	Perte à vide	Impédance de court-circuit
30	6 6.3 6.6 10 10.5 11	±5% ±2X2.5%	0.4	Dyna11 Yyno	190	710	2.4	4
50					270	1000	2.4
80					370	1380	1.8
100					400	1570	1.8
125					470	1850	1.6
160					540	2130	1.6
200					620	2530	1.4
250					720	2760	1.4
315					880	3470	1.2
400					980	2990	1.2
500					1160	4880	1.2
630					1340	5880	1.0
630					1300	5960	1.0	6
800					1520	6960	1.0
1000					1770	8130	1.0
1250					2090	9690	1.0
1600					2450	11730	1.0
2000					3050	14450	0.8
2500					3600	17170	0.8
1600					2450	12960	1.0	8
2000					3050	15960	0.8
2500					3600	18890	0.8

Dry power transformer

Dry core transformer

Principales caractéristiques des transformateurs de puissance de type sec

• Normes techniques : CEI 60076-1-5, CEI 61378-1 : 1997, JB/T 8636-1997, GB 1094.11-2007, GB 1094,1-2013

• Capacité nominale : 30-5000 kVA

• Catégorie de tension : 10 kV, 20 kV, 35 kV, etc.

• Méthode de régulation de tension : Non excité ou chargé

• Fréquence : 50 Hz ou 60 Hz

• Phase : triphasée

• Connexion : Y, yn0, D, yn11, etc.

• Type de refroidissement : AN (refroidissement automatique) ou AF (refroidissement éolien)

• Degré d'isolation : F

• Degré de protection : IP00, IP20 (intérieur), IP23 (extérieur)

• Conditions d'utilisation : L'altitude est inférieure à 1000 mètres et la température ambiante n'est pas supérieure à 40 degrés Celsius. Au-dessus de la plage ci-dessus, les ajustements techniques doivent être effectués conformément aux normes.
