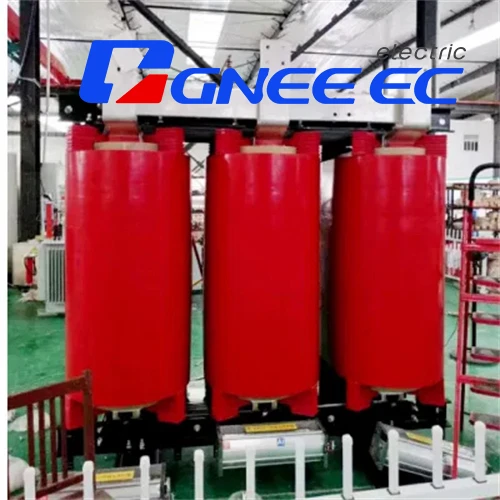

Transformateur à sec en résine coulée

Le transformateur sec en résine coulée est destiné aux applications intérieures et ignifuges. Les enroulements haute et basse tension sont tous deux recouverts de résine, ce qui les protège de la poussière et de l'air corrosif. Le noyau en fer est constitué d'une plaque d'acier au silicium laminée à froid.

Envoyez demande

Discuter maintenant

Vous avez des questions ? Les représentants commerciaux de GNEE sont désormais disponibles pour un chat en direct

Envoyer un e-mail- :sales@gneeelectric.com

Tél :+8615824687445

Transformateur sec en résine coulée Description

Résine couléeTransformateur à sec, est bien appliqué dans les sous-stations de centrales électriques avec des appareils basse tension, des appareils haute tension, des transformateurs et d'autres composants intégrés, largement reconnus pour leurs propriétés fonctionnelles et d'économie d'énergie. Il est sûr, non polluant et ignifuge et peut être installé directement sur le centre de charge avec les avantages d'un entretien gratuit, d'une installation facile, d'un faible coût de fonctionnement combiné, de faibles pertes et d'une excellente résistance à l'humidité.

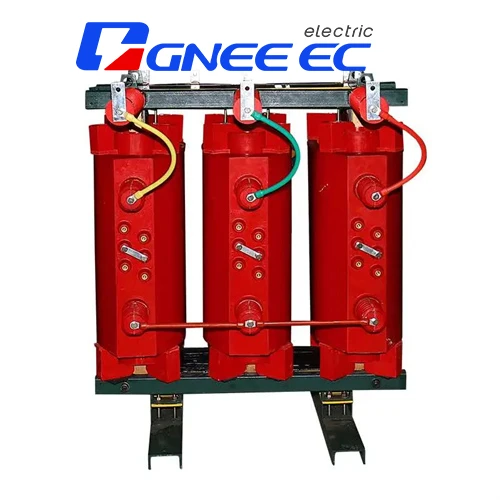

Transformateur sec à bobine moulée

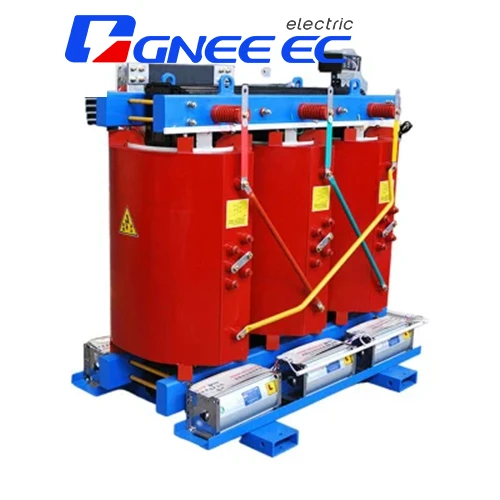

Cast Resin Dry Type Power Transformer

Données techniques du transformateur de puissance de type sec à isolation en résine coulée SCB (9) 10 kV de classe F
Capacité nominale	Groupe de tension (kV)		Méthode de connexion	Perte (kW)		Courant à vide	Niveau d'isolation	poids (kg)	Dimensions du contour (mm)			Dimensions du contour avec boîtier de protection
Capacité nominale	Groupe de tension (kV)			Sans charge	(120 degrés)	Courant à vide			(L)	(W)	(H)	(L)	(W)	(H)
(kVA)	HT	LV		Sans charge	Charger	%			(L)	(W)	(H)	(L)	(W)	(H)
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Dyn11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	F/F	780	1060	600	1060	1400	1050	1250
200	10		Oui0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(Remarque) : (Plage de taraudage de haute tension) ±5 % ; ±2×2,5 %, Fréquence : 50 Hz.

Caractéristiques de la résine couléeTransformateur monophasé à sec

A. Bonne émission de chaleur, grande capacité de surcharge. Le transformateur de type résine coulée peut fonctionner sans éolienne pendant une longue période sous 130 surcharges et être à pleine charge sans refroidissement éolien compulsif sans diminution de capacité dans les conditions IP45.

B. Parfaitement sûr et résistant au feu, il peut fonctionner pendant une longue période à moins de 800 °C et sans fumée.

C. Forte résistance aux chocs thermiques (peut être complètement chargé immédiatement à -50ºC).

D. Complètement étanche à l'eau et à l'air.

E. Pas de décharge partielle.

F. Bonne hydrophobicité et bonne résistance à la cautérisation alcaline et à l'influence fundique.

G. Environnemental, faible bruit, pas de gaz nocif, facile à décomposer.

Transformateurs en résine moulée de type sec

Dry cast resin transformers

Le castingtransformateur de distribution de type secchamp d'application

S'applique aux environnements à haute résistance au feu, aux fluctuations de charge, non ventilés, incommodants, sales et humides tels que les centrales électriques, le métro, la métallurgie, les hôpitaux, les immeubles de grande hauteur, les centres commerciaux, les zones résidentielles surpeuplées et les environnements spéciaux tels que l'industrie chimique pétrolière, la centrale nucléaire, un sous-marin nucléaire.

Utilisation d'un transformateur de type résine coulée

Single phase dry type transformer

Usine de transformateurs à sec

Dry type pad mounted transformer

Medium voltage dry type transformers

Transformateurs à sec en résine coulée Traitement des produits

Indoor dry type transformer

Visite client

Cast coil transformer

Les équipes du GNEE

Cast resin dry type transformer

Pourquoi choisir le transformateur sec en résine coulée gNEE ?

Les produits de transformateur GNEE ont passé les certifications SGS, intertek, CCC, CE et autres certifications internationales. Bruit, installation facile, économie d'énergie et réduction des émissions, longue durée de vie, etc. Le cycle de production du produit est court, facile à installer et livraison rapide. À l'heure actuelle, l'entreprise possède trois usines. Notre équipe est composée d'ingénieurs très professionnels. Nous nous efforçons de vous livrer à temps des équipements électriques dans le cadre du budget et de fournir une excellente qualité de produit. Vous offrir l'expérience ultime.

Dry type distribution transformer
