Transformateur de puissance immergé dans l'huile 33MVA 44MVA 55MVA
Tensions nominales primaires : 138 kV/34,5 kV ; 69kV/34,5kV
Tensions nominales secondaires : 13,8 kV
BIL : 500/200/125kV ; 350/200/125kV
Normes : IEEE/ANSI/NEMA
Puissance nominale : 33 MVA, 44 MVA, 55 MVA
Vous avez des questions ? Les représentants commerciaux de GNEE sont désormais disponibles pour un chat en direct
Envoyer un e-mail- :sales@gneeelectric.com
Tél :+8615824687445
Henan GNEE Electric Co., Ltd. est l’un des fabricants et fournisseurs les plus fiables de transformateur de puissance immergé dans l’huile de 33 mva 44 mva 55 mva - en Chine. Si vous envisagez d'acheter un transformateur de puissance immergé dans l'huile personnalisé de 33 mva, 44 mva, 55 mva - fabriqué en Chine, n'hésitez pas à demander un devis à notre usine. Des produits de qualité et des prix raisonnables sont disponibles.

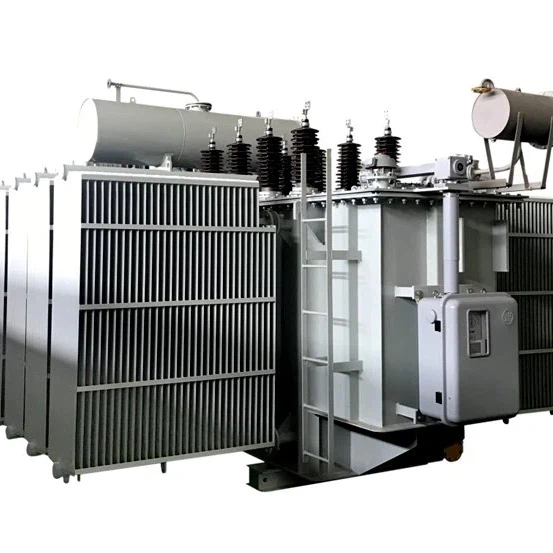

introduction deTransformateur de puissance 33/44/55 MVA
GNEE TRANSFORMER fournit un transformateur de puissance à huile de 33/44/55 MVA.
Le transformateur de puissance triphasé 33/44/55 MVA est doté d'une conception triphasée-à trois-enroulements, immergée dans l'huile-avec un conservateur. Ils offrent des capacités de 33 MVA (auto-refroidi), 44 MVA (ventilateur de refroidissement de niveau 1) et 55 MVA (ventilateur de refroidissement de niveau 2). Construits avec des enroulements en cuivre et de l'acier au silicium de haute qualité, ils utilisent de l'huile minérale conforme à la norme ASTM D3487. Équipé de divers accessoires et testé selon les normes IEEE.
Applications de transformateurs de puissance-immergés dans l'huile
- Projets EPC solaires
Augmente la tension du champ photovoltaïque pour l'interconnexion au niveau de la transmission-.
- Sous-stations de transport de services publics
Facilite le contrôle de la tension au niveau du réseau-et l'alimentation-à partir de plusieurs sources.
- Systèmes de stockage d’énergie par batterie
Intègre les installations BESS de grande-capacité dans les réseaux-moyenne tension.
- Puissance des infrastructures critiques
Fournit une alimentation moyenne tension-fiable aux centres de données, aux hôpitaux et aux complexes industriels.
Spécifications du transformateur de puissance immergé dans l'huile 33MVA 44MVA 55MVA
|
Capacité (ONAN/ONAF1/ONAF2) |
33 MVA / 44 MVA / 55 MVA |
|
Tensions primaires |
138/34,5 kV ou 69/34,5 kV |
|
Tension secondaire |
13,8 kilovolts |
|
Groupe vectoriel |
Dyna11 |
|
Plage du changeur de prises |
±8,4 % à +7.2 % (8 étapes) |
|
Méthode de refroidissement |
ONAN, ONAF1, ONAF2 |
|
Impédance |
10 % |
|
Résistance aux impulsions de foudre (complète) |
HT : 500 kV ; MT : 200 kV ; BT : 125 kV |
|
Conditions ambiantes |
–20 degrés F à +110 degrés F ; Vent de 100 mph ; 0,5 dans la glace |
|
Huile d'isolation |
Huile minérale ASTM D3487 |
Profil de l'entreprise
GNEE TRANSFORMER dispose d'une forte capacité de production et d'une équipe marketing efficace.
Nos produits de transformateurs comprennent des transformateurs ultra-haute tension de 500 kV, 400 kV, 330 kV, 220 kV et 110 kV, divers transformateurs de type sec-/transformateurs immergés dans l'huile/transformateurs en alliage amorphe de 35 kV et moins, de nouveaux transformateurs d'énergie et des sous-stations préfabriquées,
Série d'exportation : transformateur monophasé-, transformateur triphasé-, transformateur cylindrique, transformateur d'isolement, transformateur de commande, régulateur de tension et autres produits, ainsi que diverses spécifications de transformateurs spéciaux tels que transformateurs de mise à la terre, bobines de suppression d'arc, transformateurs Bitcoin, cabines préfabriquées, réacteurs, transformateurs de four électrique, transformateurs redresseurs, transformateurs miniers, transformateurs marins, etc.
GNEE TRANSFORMER a successivement passé la certification système ISO9001, ISO14001, ISO45001, SA8000. Dans le même temps, les transformateurs de distribution de niveau 10 kV et 35 KV et les sous-stations de type boîtier ont obtenu la certification CEI de la Commission électrotechnique internationale, la certification UL américaine, la certification allemande TUV, la certification européenne CE, la certification néerlandaise KEMA et la certification GOST. Nos ventes de produits couvrent le marché mondial, comprenant 72 pays et régions tels que les États-Unis, l'Europe, le Canada, le Mexique, etc.
transformateur présentoir d'équipement d'atelier
types de transformateur de GNEE
Obtenir la spécification de la commande du transformateur
Transformateur GNEESpécification de la commande
|
Lors du choix des produits de notre entreprise, veuillez fournir les données suivantes pour mieux vous servir. |
||
|
Demandeur |
||
|
Demandeur : |
Méthodes téléphoniques : |
Fax: |
|
Responsable technique du projet : |
Méthodes téléphoniques : |
Boîte aux lettres: |
|
Sélection du type de transformateur |
||
|
□Transformateur sec {□SC(B) Résine époxy □SC(B) Non-encapsulée} □Boîte américaine (ZGS) {□Type de terminal(-Z-) □Type de réseau en anneau(-H-)} □Changement de boîte européenne (YBM){□ Changement à sec □Changement d'huile} |
□-transformateur immergé dans l'huile{□ Entièrement scellé (-M-) □Huile-coussin de roulement} □Transformateur en alliage amorphe{□Amorphe sec □Huile amorphe} □ Transformateur spécial {Redresseur, Four, Mine, Etc} |
|
Sélection des données de base du transformateur
|
Pays d'utilisation : |
|
|
Numéro de phase : |
□Trois-phasé(S conventionnel) □Monophasé □Autre() |
|
Fréquence: |
□50 Hz (conventionnel) □60 Hz □ Autre () |
|
Huile de transformateur : |
□#25 (conventionnel) □#45 (température minimale inférieure à -25 degrés) |
|
Capacité nominale : |
□( )kVA Conditions d'utilisation □Type extérieur □Type intérieur |
|
Altitude: |
□Moins de 1 000 m (conventionnel) □1 000-2 000 m □3 000 m以上 plus |
|
Tension nominale (haute tension) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Autre() |
|
Tension nominale (basse pression) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Autre( ) |
|
Groupe connecté |
□Dyn11(conventionnel) □Yyn0 □YNd11 □li0(Monophasé-phase) □Autre() |
|
Impédance(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Autre( ) |
|
Mode de régulation de tension |
□Régulation de tension sans excitation (conventionnelle) □Sur-régulation de tension de charge (Z) |
|
Plage de régulation de tension |
□±2*2,5 % □±5 % □±3*2,5 % □Autre() |
Sélection d'accessoires pour transformateur
|
□Ventilateur □Contrôle de la température{□ Commun □Avec interface informatique 485} □Boîtier sec{□ Tôle d'acier ordinaire □Alliage d'aluminium » Acier inoxydable} □Niveau de protection du boîtier sec (□IP20 (Conventionnel) □IP( )} □Exigences en matière de hauteur de caisse sèche{□Aucun □Exigences[ ]} □ Mode sortie de câble de la coque variable sèche {□ Haut-et-sortie □ Haut-et-bas □Bas-entrée/BAS-sortie □Bas-entrée/HAUT-sortie □Bas-entrée/BAS-sortie □Bas-entrée/ côté-extérieur [□Gauche □ Droite-extérieur]} |
|
Note: 1. (Exigences de changement à sec : le transformateur de 100 kVA n'inclut pas les ventilateurs, tels que les ventilateurs, doivent être chargés 2. (Vidanges d'huile<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Autres exigences particulières (des frais supplémentaires s'appliquent ci-dessous)
|
Transformateur sec |
□Coque et plaque inférieure{□Ordinaire □Entièrement scellé} □Interrupteur de déplacement □Lo magnétique □Transformateur homopolaire □Barre de cuivre vers l'armoire basse tension □Maille de protection □Éclairage □Ventilateur de 100 kVA ou moins □Amortisseur |
|
Transformateur immergé dans l'huile- |
□Huile n°45 pour les zones non-à basse température □Marque désignée sur le-régulateur de tension de charge □400 kVA et moins prise basse tension phase OABC avec bornes de câblage □630 kVA ou moins nécessite un contrôle de la température □800 kVA ou moins La phase 0 de sortie basse tension nécessite des bornes de câblage □630kVA et moins doivent être équipés d'un relais de gaz |
