Transformateur monté sur tampon à phase
Notes de tension secondaire: 240/480 / 480y-277 / 600y-347 ou autres
Plage de robinet HV: ± 2 × 2,5% ou autres
Type de connexion: Dyn11 / Yyn0 ou autres
Type: alimentation en boucle / radial
Bil: 30-200 kV
Évaluation de puissance: 75 KVA - 10000 KVA
Vous avez des questions? Les représentants des ventes de Gnee sont disponibles pour le chat en direct maintenant
Envoyer un e-mail:sales@gneeelectric.com
Tél:+8615824687445
Le transformateur Gnee est un fabricant de transformateurs à tampon professionnel situé au Henan, en Chine. Spécialise dans la fabrication de transformateurs montés à tampons à 3 phases avec des tensions allant jusqu'à 46 kV et des cotes d'électricité jusqu'à 10 MVA. Avec plus de 200 projets terminés chaque année dans les Amériques, nous avons installé plus de 10 000 transformateurs sur les marchés européens et américains.
Application:Bess, EV Charging, Ultiliy, Bitcoin Mining, Data Center, Real Estate, Solar Photovoltaic Power Generation

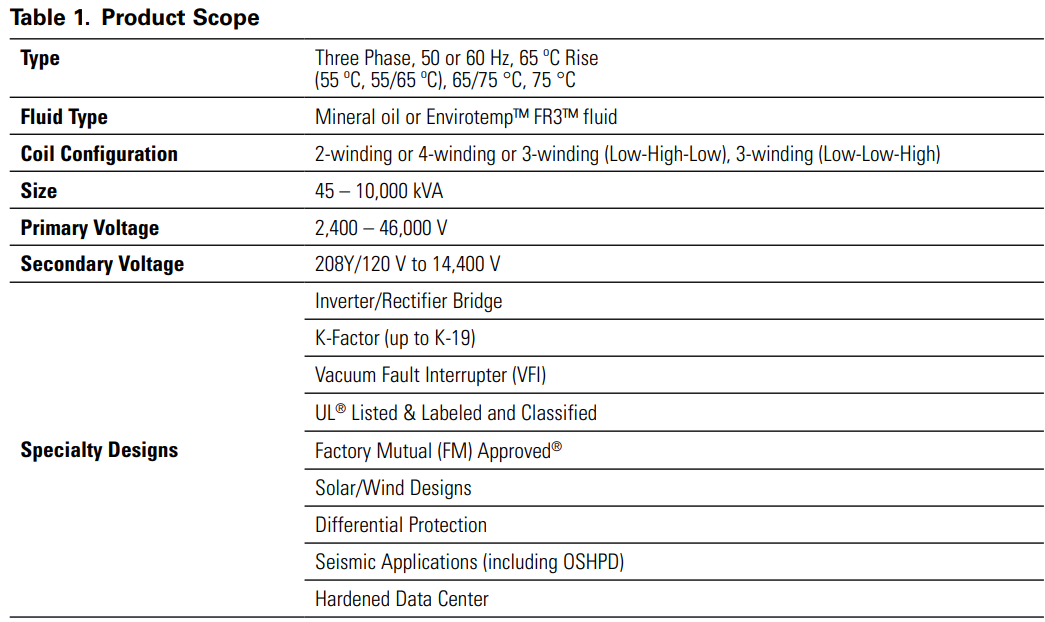

Les spécifications du transformateur monté sur plate-forme triphasée varient selon différentes normes, comme indiqué dans le tableau ci-dessous pour les normes IEEE et CSA.
En plus des spécifications standard mentionnées ci-dessus, Gnee Transformateur peut également s'adapter aux spécifications personnalisées en fonction de vos exigences, telles que 1250KVA, 2550KVA, 2600KVA, 3500KVA, 4000KVA, 4500KVA, 7MVA, 8MVA, etc.
Le transformateur monté sur le coussin triphasé est un transformateur de distribution rempli d'huile conçu pour les charges de distribution souterraine en milieu commercial comme les centres commerciaux, les écoles et les usines industrielles.
Contactez-nous maintenant Pour recevoir un devis pour vos spécifications de transformateur montées sur un pavé triphasé spécifiques.
| CSA STD Kiovolt-Ampère | IEEE STD Kiovolt-Ampère | ||
| 75 KVA et 150 KVA | 1280 mm / 1480 mm (avec) | 45 kva | 1000 kva |
| 225 kva, 300 kva, 500 kva | 1480 mm (avec) | 75 kva | 1500 kva |
| 750 kva | 1730 mm (avec) | 112,5 KVA | 2000 kva |
| 1000 kva | 1730 mm (avec) | 150 kva | 2500 kva |
| 1500 kva | 1730 mm (avec) | 225 KVA | 3750 KVA |
| 2000 kva | 1730 mm (avec) | 300 kva | 5000 kva |
| 2500 kva | 1730 mm (avec) | 500 kva | 7500 KVA |
| 3000 kva | 1730 mm (avec) | 750 kva | 10000 kva |
Contactez Gnee Transformer pour des exigences spéciales
E-mail:sales@gneeelectric.com
Prix du transformateur monté sur tampon
Le tableau ci-dessous fournit une liste de prix pour les transformateurs montés à pavé triphasé pour votre référence uniquement. Veuillez noter que les prix peuvent varier considérablement en fonction de différentes configurations et exigences. Contactez-nous maintenant pour obtenir un prix précis pour votre transformateur spécifique monté sur pad.
| Liste des prix du transformateur monté sur pad | |||
| 45 kva | 6-8K | 1000kva | 18-36K |
| 75 kva | 8-10K | 1500 kva | 20-40K |
| 112,5 KVA | 9-12K | 2000 kva | 22-45K |
| 150 kva | 10-15K | 2500 kva | 25-50K |
| 225 KVA | 12-18K | 3000kva | 28-56K |
| 300 kva | 13-20K | 3750 KVA | 30-60K |
| 500 kva | 14-25K | 5000 kva | 40-70K |
| 750 kva | 15-30K | 10 000 kva | 100-150K |
| Pièces standard | Pièces facultatives |
| Fusible ELSP Fusible net bay-o Jauge de niveau d'huile Bac à goutte Soupape de vidange Bagues HV Bagues LV Réservoir en acier en carbone Jauge de température liquide Jauge à vide de pression Vanne de vidange d'huile avec échantillonneur Tap Changeur (5 positions / 7 points) Interrupteur de rupture de chargement (4 positions ou 2 positions) |
Ct Fenêtre Lien ISO Preresseurs de coude Kirk Key Reterlock Dispositif de décharge de pression Relais de pression soudain IFD (voyant de défaut) Insert de chargement de charge DV (interrupteur à double tension) 304/306 Tank en acier inoxydable Gauges avec des contacts d'alarme / voyage Enceinte nominale NEMA 4 ou NEMA 4X Sous lezier de pétrole avec déconnecteur |
Transformateur de support de monture de plate-forme d'alimentation en boucle avant en trois phases
Un transformateur avant mort est un transformateur monté sur pad qui présente des connexions et des composants électriques entièrement fermés, garantissant qu'il n'y a pas de pièces ou de bornes en direct exposés sur le panneau avant. Cette conception améliore la sécurité en empêchant le contact accidentel avec des éléments énergisés. Les transformateurs avant morts sont couramment utilisés dans les applications extérieures pour une distribution d'énergie électrique sécurisée.
Le transformateur monté sur pad à front mort est équipé de trois / six bagues haute tension du côté haute tension, qui sont complètement enfermées dans un matériau isolant pour une sécurité améliorée. Lorsque la trappe est ouverte, le terminal haute tension reste non exposé, garantissant des performances de sécurité plus élevées.
Les transformateurs à front mort ont deux configurations: alimentation en boucle et flux radial. Dans la configuration de l'alimentation radiale, il y a trois bagues du côté haute pression, tandis que dans la configuration de l'alimentation en boucle, il y a six bagues du côté à haute pression. Dans la configuration de l'alimentation en boucle, trois bagues peuvent être connectées aux câbles, et les trois bagues restantes peuvent être connectées aux arrestations. Alternativement, les six bagues peuvent être connectées aux câbles.
Le transformateur avant mort est livré avec des bagues séparées 200A et 600A (bousculades de la bague + insert de la bague) ou une bague en une seule pièce. Dans le cas du transformateur à front mort avec une bague HV 200A, il peut être entièrement protégé et isolé pour la connexion du connecteur du coude à rupture de charge au câble souterrain. Pour le transformateur à front mort avec une bague HV 600A, le courant doit être converti en 200A via le connecteur à brise mort T-corps avant d'être connecté au câble souterrain via le connecteur du coude à brise de charge. Les projets OME BESS nécessitent des transformateurs montés sur un pad en phase avec des bagues avant mortes 900A, et le transformateur Gnee peut répondre à ces exigences. Nous avons réalisé de nombreux projets BESS et photovoltaïques.
|
Transformateur monté sur un coussin de 2600 KVA pour l'exploitation de crypto-monnaie Transformateur monté sur le coussin MVA pour l'utilitaire Transformers montés sur un tampon KVA pour le marché de la Jamaïque TRANSFORMES DE MONTAGE DE PAD 2000 KVA pour les services publics canadiens Transformateur monté sur tampon KVA 1750 pour la Dominique Transformateur monté sur un pad KVA pour la mine Crypto au Kansas Transformateur monté sur le coussin de 2550 KVA pour le centre de données au Mexique, Missouri Transformateur Daelim Transformer 1500 KVA Transformateur monté pour le Canada Transformateur monté sur pad pour Bess System 4.0 MVA dans le comté de Riverside, en Californie, |
Tailles de transformateur montées en triphasé
Les tailles de transformateurs montées à pavé triphasé varient en fonction des cotes d'alimentation, des tensions primaires et secondaires, des matériaux, etc. Le tableau ci-dessous fournit des dimensions spécifiques de certains projets de transformateur montés sur un pad terminé par Daelim Transformateur pour votre référence uniquement.
| Tailles de transformateur montées en triphasé | ||||||
| kva | Taper | HV | LV | W (mm) | D (mm) | Hmm) |
| 75 | radial | 25000delta | 480grdy / 277 | 1280 | 1085 | 1085 |
| 150 | boucle | 14400v | 600grdy / 347 | 1480 | 1250 | 1750 |
| 225 | radial | 4160delta | 347grdy / 600v | 1480 | 1295 | 1750 |
| 300 | boucle | 345000 | 208grdy / 120 | 1500 | 1730 | 1850 |
| 500 | boucle | 1247grdy / 7200v | 600Y/347 | 1447 | 1800 | 1750 |
| 750 | radial | 24940grdy / 14400 | 800grdy / 462 | 1485 | 1730 | 1750 |
| 1,000 | radial | 249400delta | 480V | 1730 | 1350 | 1850 |
| 1,250 | boucle | 25000V | 416V | 1730 | 1320 | 1920 |
| 1,500 | boucle | 4160grdy / 2400 | 600grdy / 347 | 1730 | 1910 | 1965 |
| 1,500 | boucle | 34500delta | 480grdy / 277 | 2220 | 2069 | 2065 |
| 1,750 | boucle | 13800delta | 480grdy / 277 | 1730 | 2304 | 1900 |
| 2,000 | radial | 4160delta | 415grdy / 240 | 1730 | 1950 | 1810 |
| 2,500 | boucle | 25000delta | 600grdy / 347 | 1730 | 2560 | 1960 |
| 2,550 | boucle | 12470delta | 415grdy / 240 | 1730 | 2000 | 2200 |
| 2600 | Boucle | 34500delta | 416grdy / 240 | 1730 | 1695 | 2290 |
| 3000 | Boucle | 27 600delta | 13 800delta | 1830 | 2360 | 2000 |
| 4000 | boucle | 27600delta | 600grdy / 347 | 1900 | 2500 | 2010 |
| 5000 | radial | 13 800delta | 4.160grdy / 2 400 | 1900 | 2735 | 2500 |
| 7000 | boucle | 27 600delta | 13 800delta | 2200 | 3030 | 2080 |
| 7500 | boucle | 249400delta | 4.16KV WYE | 2300 | 3200 | 2100 |
| 10000 | boucle | 24900grdy / 14400 | 600V | 2800 | 3500 | 2560 |
Si vous avez besoin de connaître la taille spécifique du transformateur dont vous avez besoin, veuillez envoyer les spécifications du transformateur àsales@gneeelectric.com.
Grouillement du transformateur monté sur tampon à phase
Dispositions de mise à la terre standard de la CSA
Selon les normes de l'ASC, les dispositions de mise à la terre des transformateurs montées sur le coussin triphasé comprennent deux bornes de bêche de terre montées verticalement soudées à la paroi du réservoir à une hauteur d'au moins 150 mm au niveau du seuil ou au-dessus. Un terminal est placé du côté haute tension et un du côté basse tension. Pour les transformateurs Grdy, les bornes latérales haute tension doivent être désignées et marquées H0. Les deux bornes doivent être non peintes, en acier inoxydable, avec une largeur d'au moins 40 mm et une épaisseur d'au moins 6 mm. Chaque borne est fournie avec deux trous de 14 mm (9/16 pouces), espacés de 44,5 mm.
Dispositions de mise à la terre standard de l'IEEE
Pour les transformateurs de500 kvaEt en dessous, deux coussinets en acier doivent être fournis, chacun ayant un trou de 1/2% de pouce 13 UNC et une profondeur de filetage minimale de 11 mm (0,44 po).
Pour les transformateurs au-dessus de 500 kVa, deux coussinets en acier à face en cuivre non peints ou en acier inoxydable mesurant 51 x 89 mm (2,0 x 3,5 pouces) chacun doit être fourni. Chaque coussin a deux trous espacés de 44 mm (1,75 po) sur les centres et tapoté pour un fil de 1/2% à 13 UNC. La finition en cuivre ne doit pas être moins de 0,5 mm (0,02 po) d'épaisseur et la profondeur de filetage du trou ne doit pas être inférieure à 13 mm (0,5 pouce).
Emplacement
Les coussinets de sol doivent être soudés sur ou près de la base du transformateur, un dans chaque compartiment haute tension et un dans chaque compartiment basse tension. Si le réservoir du transformateur et le compartiment sont séparés, ces coussinets doivent être connectés électriquement.
| Fonctionnalités facultatives | |
| Bagues haute et basse tension | Protection contre les surintensités |
| 200 A (15, 25 kV, inserts de la bague | Bay-O-Net Fuseing (détection de courant, détection double, double élément, surcharge d'ampérage élevée) |
| 200 A (15, 25 kV) | Fusible d'expulsion Bay-O-Net en série avec une plage partielle sous-huile Current ELSP limitant le fusible (inférieur à 23 kV) |
| 200 a (15, 25 kV) (HTN) puits de bague avec des goujons amovibles | Cartridge Fuseing en série avec une plage partielle sous-flux ELSP Courant limitant Fuse (supérieur à 23 kV) |
| Haute tension 600 A (15,25, 35 kV) Douceaux mono-minces | MAGNEXTMInterrupteur avec ELSP Current limitant l'interrupteur de faille Fusevacuum (VFL) |
| Basse tension 6, 8 trous | Fenêtre de pause visible |
| Basse tension 12, 16, 20 trous (750-2500 kVa) | Interrupteur de fusible / commutateur |
| Supports de bague basse tension | Vannes / bouchons |
| Caractéristiques de réservoir / armoire | Vanne de vidange / échantillonnage dans un compartiment haute tension |
| Base de réservoir en acier inoxydable et armoire | Vanne de remplissage supérieur de type globe |
| Base de réservoir en acier inoxydable, côtés et seuil d'armoire | Protection contre la surtension |
| Unité 100% en acier inoxydable | Distribution ,, intermédiaire ou parasites de classe de station |
| Entrée de service (2 pouces) dans le seuil ou le côté armoire | Treresseurs de coude (pour les connexions à front mort) |
| Peinture de retouche (domestique) | Soutien / ventilateur / contrôle |
| Barre de bus en cuivre | Package complet |
| Dispositions Kirk-Key | Transformers actuels (CTS) |
| Couverture d'azote | Douille de mesure |
| Découpe de conduit de bus | NEMA 4 Box (acier inoxydable en option) |
| Conceptions spéciales | NEMA 7 Control Box (preuve d'explosion) |
| Factory Mutual (FM) | Packages de fans |
| UL classé | Essai |
| Triplex | Test de test client |
| Haute altitude | Inspection finale du client |
| K-facteurs | Test de séquence zéro |
| Pas sur la baisse | Test de chaleur |
| Application critique | Test ANSL Lmpulse |
| Transformers de modulation | Test de niveau sonore audible |
| Applications sismiques (y compris OSHPD) | Test de riv (Corona) |
| Interrupteurs | Test d'analyse des gaz dissous (DGA) |
| Interrupteurs de chargement ONE, deux ou trois | Test de fuite de 8 ou 24 heures |
| Interrupteur en V-Blade à 4 positions ou interrupteur TBLADE | Revêtements (peinture) |
| Interrupteur delta-wye | ANSI Bell Green |
| Sélecteur VBlade à 3 positions | ANSI # 61 gris clair |
| 100 A, 150 A, 300 A Changeurs de robinet | ANSI # 70 Sky Grey |
| Interrupteur à double tension | Peinture spéciale disponible par demande |
| Break visible avec le verrouillage de l'interrupteur VFL | Plaque |
| Pause visible externe (15, 25 et 35 kV, jusqu'à 3 MVA) | Plaque signalétique en acier inoxydable |
| Pause visible externe avec des jauges (15, 25 et 35 kV, jusqu'à 3 mVa) | Décalcomanies et étiquettes |
| Jauges et appareils | Signes d'avertissement à haute tension |
| Gauge de niveau liquide (contacts facultatifs) | M. Ouch |
| Jauge à vide de pression (contacts facultatifs et saignement) | Avertissement de bi-lingual |
| Thermomètre de type composé (contacts d'alarme en option) | Conforme à la biche |
| Couvrer le dispositif de décharge de pression montée (contacts d'alarme en option) | Code boursier du client |
| Connecteurs à la terre | Client au pochoir |
| Boulon captif Hexhead | Décalque d'alerte de choc et d'arc flash |
| Dispositions de montage de disjoncteur de cas moulé | Autocollant non PCB |
| Garges externes dans une boîte à cllocage |
usine de transformateur monté sur un coussin de Gnee

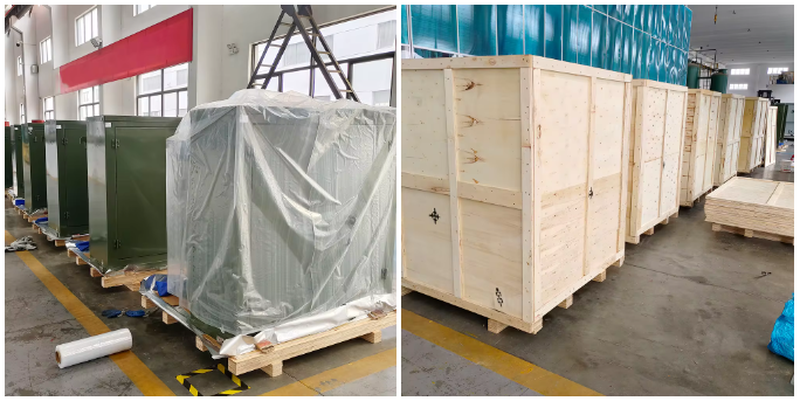

Emballage et expédition
