Transformateur d'isolement de type sec 65 kVA à Trinité-et-Tobago

Transformateur d'isolement triphasé de type sec 3PH de 65 kVA à Trinité-et-Tobago

Norme : CEI/UNE EN 60076-11

Capacité de puissance : 65 kVA

3 phases

Tension d'entrée : 480 V

Tension de sortie : 208 V + N.

Fréquence : 50/60 Hz

Groupe de connexion : Dyn11

Service continu

Refroidissement : Air naturel

Degré de protection : IP00 – Classe I

Aile : Enroulement en cuivre H-180 ºC

Noyau magnétique : faibles pertes

Classe d'isolation : H-180 ºC

*Dissipation thermique à pleine charge= 1000 W



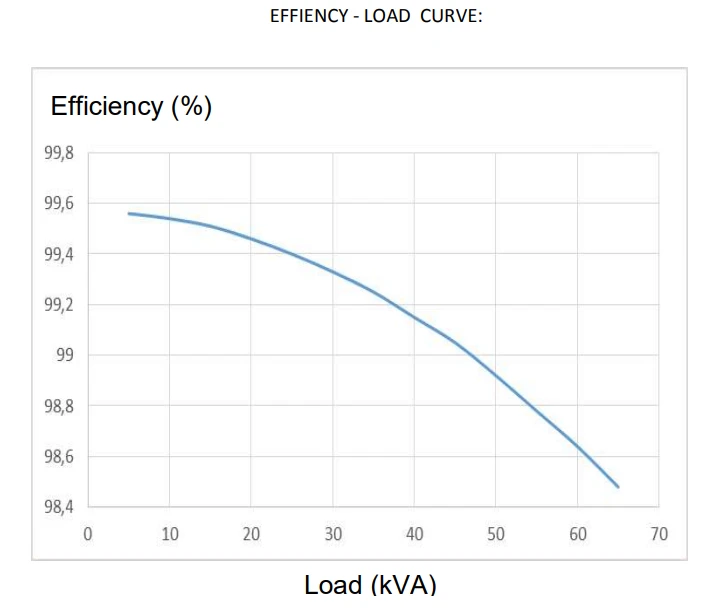

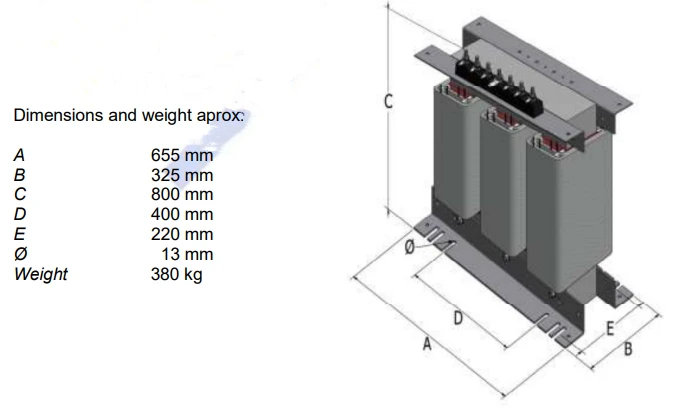

Le transformateur de type sec est largement utilisé dans des endroits tels que les hôtels, les restaurants, les aéroports, les centrales électriques, les hôpitaux, les gratte-ciel, les centres commerciaux et les zones résidentielles et autres environnements défavorables comme les métros, les éperlans et les centrales électriques, les navires, les plates-formes de forage offshore, etc.

Données techniques

Modèle	Capacité de puissance nominale	Rapport de tension			Groupe vectoriel (connexion)	Perte (Watts)		Impédance de tension %	Dimension (Lx LxH)	Poids net (kg
		Tension primaire nominale (KV)	Plage de taraudage	tension secondaire nominale (V)		Aucune perte de charge	Perte de pleine charge
SCB11-30/10	30 KVA	3,3KV 6,0KV 6,6KV 6,3KV 10KV 11KV 13,2KV 13,8KV 15KV 20KV 22KV 24KV 30KV 33KV 35KV 36KV	± 2 X 2.5%	380 V, 400 V, 415 V, 430 V, 440 V, etc.	Dyn11, Yyn0...etc	171	665	4	680x400x686	300
SCB11-50/10	50 KVA					243	941		690x400x686	360
SCB11-75/10	75 KVA					320	1300		730x450x796	500
SCB11-100/10	100 KVA					360	1492		730x500x816	600
SCB11-125/10	125 KVA					423	1748		780x600x950	700
SCB11-160/10	160 KVA					486	2014		950x650x1124	850
SCB11-200/10	200 KVA					558	2394		990x650x1165	950
SCB11-250/10	250KVA					648	2613		1020x650x1207	1100
SCB11-315/10	315 KVA					792	3287		1050x750x1320	1250
SCB11-400/10	400 KVA					873	3781		1100x800x1450	1550
SCB11-500/10	500 KVA					1044	4636		1140x800x1430	1850
SCB11-630/10	630 KVA					1206	5577		1250x800x1500	1900
SCB11-800/10	800 KVA					1368	6603	6	1330x800x1500	2200
SCB11-1000/10	1000 KVA					1584	7714		1400x960x1640	2750
SCB11-1250/10	1250 KVA					1881	9206		1450x960x1690	3300
SCB11-1600/10	1600 KVA					2205	11144		1560x960x1930	4000
SCB11-2000/10	2000 KVA					2988	13728		1680x960x1930	4800
SCB11-2500/10	2500 KVA					3240	16312		1720x1010x1950	5500





Capacité 1.Power : 30-16000KVA

2. Niveau de tension : 6KV, 6,3KV 6,6 KV 10KV 11KV 13,8KV 15KV 20KV 22KV 30KV 33KV 36KV....

3.Type de régulation de tension : hors circuit-ou sous-charge

4. Plage de taraudage : ±5 % ±2x2,5 % ±4x2,5 %

5.Fréquence : 50 Hz ou 60 Hz

6.Phases : trois ou simples

7. Symbole de connexion/groupe vectoriel : Dyn11, Yyn0 (ou sur demande)

8. Impédance de court-circuit- : impédance standard

9. Augmentation maximale de la température : 100 K

10. Classe d'isolation et de résistance à la chaleur : classe F ou H

11. Classe de protection : IP00/IP20/IP23/IP40/IP50.

12. L'altitude ne dépasse pas 1 000 m et la température ambiante ne dépasse pas 40 °C. S'il ne peut pas remplir de telles conditions, nous modulerons les paramètres conformément à la norme



Transformateur sec triphasé Csae :

Transformateur triphasé de type sec SCB10 -1500 KVA-6,6/0,415 KV expédié en Afrique du Sud.



Livré à	Afrique du Sud
Année	2022
Modèle	SCB10 -1500KVA-6,6/0,415KV
Taper	transformateur de type sec moulé en résine
Standard	CEI60076
Puissance nominale	1500 KVA
Fréquence	50 Hz
Phase	Trois
Type de refroidissement	AN/AF
Tension primaire	6,6 kilovolts
Tension secondaire	0,415 kilovolts
Matériau d'enroulement	Cuivre
Groupe vectoriel	Dyna11
Impédance	6%
Changeur de robinet	NLTC
Plage de taraudage	±2*2.5%
Aucune perte de charge	2,45 kW
En cas de perte de charge	11,73 kW
Accessoires	Configuration standard

Processus de fabrication du transformateur 1 500 KVA 6,6/0,415 KV

Transformateur de type sec à enroulement en cuivre fini de 1500 KVA 6.6/0.415KV
