30-2500 KVA Transformateur de type sec en résine époxy
Capacité: 30-2500 kva
Année de livraison: 2024
Pays: France
Scénario d'application: mise à niveau du système de distribution d'alimentation en usine
Avantage: la certification de l'UE CE passée, la résistance à court-circuit atteint 125% de la valeur nominale, le bruit de fonctionnement est inférieur à 50 dB, garantissant une alimentation stable en usine.
Vous avez des questions? Les représentants des ventes de Gnee sont disponibles pour le chat en direct maintenant
Envoyer un e-mail:sales@gneeelectric.com
Tél:+8615824687445

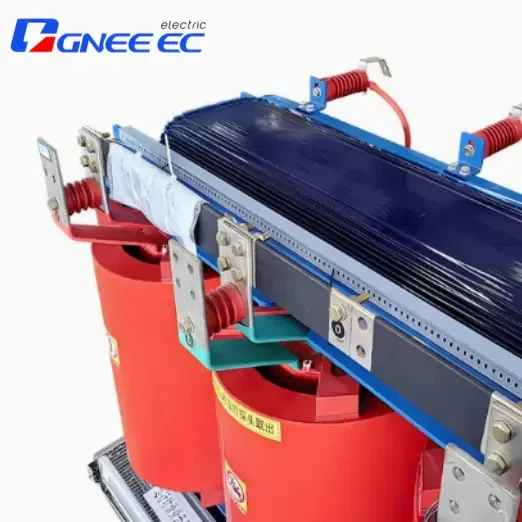

Introduction du produit du transformateur coulé en résine époxy
Le transformateur de type sec coulé de résine époxy est spécialement conçu pour les scénarios à haute sécurité et à haute charge, avec une plage de capacité de 30-2500 KVA. Il utilise une technologie de coulée en résine époxy entièrement fermée pour atteindre zéro les émissions de gaz pétroliers, des ignifuges et des opérations à faible bruit, répondant aux normes de sécurité mondiales (UL / IEC). Convient pour les centres de données, le transport ferroviaire, les centres médicaux et d'autres environnements avec des exigences strictes pour la protection contre les incendies et l'alimentation stable, il s'agit d'une alternative idéale aux transformateurs traditionnels à l'huile.
Paramètre de produits
| Nom de produit | Transformateur de type sec |
| Numéro de phase | 3 phases |
| Type d'enroulement | Transformateur à deux vêtements |
| Groupe vectoriel / type de connexion | Yyn 0 ou dyn11 |
| Taper | ± 5% ou ± 2 * 2,5% |
| Impédance | 4%-6% |
| Fréquence | 50Hz / 60Hz |
| Matériau de bobine | Cuivre / aluminium |
| Capacité nominale (KVA) | Combinaison de tension et plage de robinet | Connexion de l'enroulement du transformateur | Perte de chargement (w) |
Perte de charge (W) | Courant à vide (%) | Impédance de court-circuit (%) | ||
| Haute tension (KV) | Gamme de robinets à haute tension (%) | Basse tension (kV) | ||||||
| 30 50 80 100 125 160 200 250 315 400 500 630 630 800 1000 1250 1600 2000 2500 |
6 6.6 6.6 10 10.5 11 |
±5% ±2x2.5% |
0.4 |
Dyn11 |
130 190 260 280 330 380 435 505 615 685 810 940 910 1065 1240 1460 1715 2135 2520 |
710 1000 1380 1570 1850 2130 2530 2760 3470 3990 4880 5880 5960 6960 8130 9690 11730 14450 17170 |
2.6 2.2 2.2 2 1.8 1.8 1.6 1.6 1.4 1.4 1.4 1.2 1.2 1.2 1.1 1.1 1.1 1.0 1.0 |
4 4 4 4 4 4 4 4 4 4 4 4 6 6 6 6 6 6 6 |
Caractéristiques du produit du transformateur coulé en résine époxy
Les avantages de base du transformateur de type sec sont encore améliorés dans ce produit:
Excellentes performances ignifuges: La coulée de résine époxy forme une couche d'isolation scellée, passant UL94 V -0 Certification ignifuge, éliminant les risques d'incendie.
Conception très économe en énergie: Les enroulements en cuivre combinés à des feuilles d'acier en silicium à ultra-low-dédouage économisent 20% d'énergie par rapport aux transformateurs traditionnels de type sec, répondant aux normes d'efficacité IEC60076.
Résistance aux courts-circuits: La coulée de résine époxy sous vide améliore la résistance mécanique, augmentant la tolérance à court-circuit à 125% de la valeur nominale, assurant la fiabilité de l'équipement.
Respectueux de l'environnement et non polluant: La conception sans huile du transformateur de type sec coulé à la résine époxy évite les risques de fuite, avec un bruit de fonctionnement <55 dB, conformément aux réglementations environnementales de l'UE ROHS.
Adaptabilité de scène forte: Capacité personnalisable de 30-2500 KVA et niveaux de tension, soutenant l'installation intérieure / extérieure, répondant aux besoins divers en transit ferroviaire, fabrication industrielle, etc.

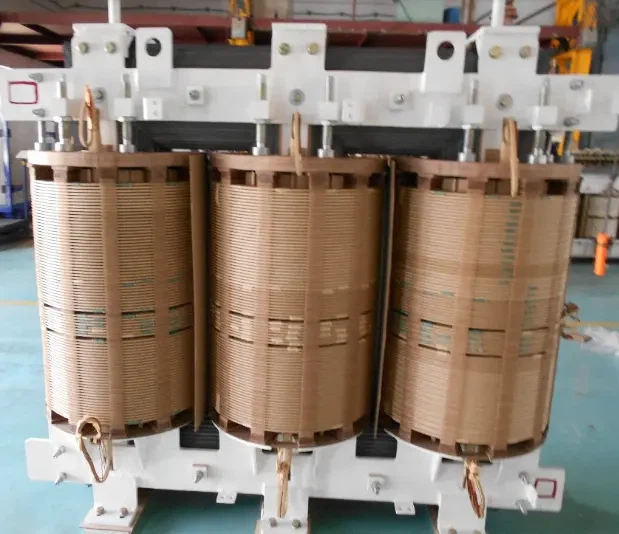

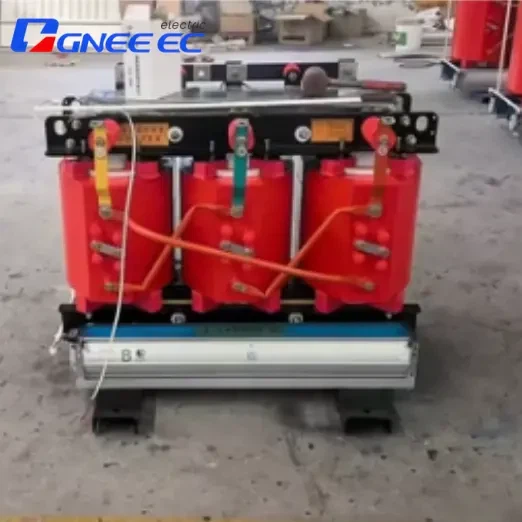

Photos détaillées
Processus de production de produits
Le processus de production du transformateur de type sec coulé à résine époxy suit strictement les normes ISO 9001:
Sélection du matériau de base:
Fil de cuivre de haute qualité, feuilles d'acier en silicium de haut grade et résine époxy sélectionnés et certifiés par SGS.
Enroulement de précision:
Machines d'enroulement CNC avec précision des bobines de vent, garantissant moins que 0. Erreur de 5% à tour de rôle, améliorant l'efficacité de la dissipation de la chaleur.
Durcissement de coulée à vide:
Les bobines et les noyaux sont coulés avec de la résine époxy dans des conditions de vide, éliminant les bulles et formant une couche d'isolation scellée intégrée.
Traitement d'imprégnation secondaire et tests stricts avant expédition:
Le processus d'imprégnation de pression sous vide (VPI) améliore encore l'isolation électrique et la résistance mécanique.Testé pour la tension de traitant (tension nominale de 200%), décharge partielle (<10pC), and temperature rise, issuing CE and TUV certification reports to ensure zero defects.
vidéo
Champ d'approvisionnement
Nous pouvons également fournir les produits transformateurs suivants:
30-2500 Transformateur de distribution de noyau laminé KVA / 10KV
30-2500 Transformateur de puissance KVA
30-2500 Transformateur de puissance KVA (Transformateur de puissance à huile triphasé)
{{0 action
{{0 action
{{0 action
30-2500 KVA Transformateur de type sec en résine époxy
{{0 action
{{0 action
{{0 action
30-2500 Transformateur de type sèche en alliage amorphe KVA
30-3200 KVA Rectifier Transformateur
6300-42200 Transformateur de puissance à huile triphasé KVA
800-31500 KVA / 35KV Transformateur de puissance immergé d'huile
100-1600 Transformateur combiné KVA
Cabinet de distribution basse tension de communication 380 V
Transformateurs de puissance de distribution en acier doux à pôle monophasé à phase monophasée
Transformateurs montés sur pads de 75kva à 5000kva
Soupcher pré-assemblé (style européen), etc.
Champs applicables
La large application du transformateur coulé en résine époxy provient des doubles avantages de sa conception de type sec (transformateur de type sec) et de la technologie de coulée en résine époxy (coulée de résine époxy):
Fabrication industrielle: Alimentation électrique stabilisée à haute tension pour les lignes de production d'usine et l'équipement de fusion.
Transit ferroviaire: Conversion et distribution d'énergie dans les sous-stations de métro et les stations de traction ferroviaire à grande vitesse.
Champ médical:Alimentation sans interruption de l'alimentation pour les salles d'opération et les laboratoires de l'hôpital.
Bâtiments commerciaux: Alimentation d'urgence et distribution d'énergie du bâtiment pour les grands centres commerciaux et centres de données.
Système d'alimentation:Expansion du réseau urbain et projets de connexions de réseau énergétique.
Pourquoi nous choisir?
Groupe Gnee:
Expert de l'intégration de la chaîne d'approvisionnement du transformateur global (2008 - présent)
Fondée dans 2 0 08, Gnee Group a subi quinze ans de culture de l'industrie profonde, passant avec succès d'un commerçant régional en un expert mondial de gestion de la chaîne d'approvisionnement. En tant que pionnier de l'intégration de la chaîne de l'industrie sidérurgique, le groupe a établi un système de valeurs à cycle complet qui couvre l'approvisionnement en matières premières, la coordination de la production, l'optimisation logistique et les services terminaux, établissant une référence opérationnelle innovante dans le secteur mondial de la distribution des transformateurs. À l'ère de l'industrie 4.0, Gnee Group accélère vers son objectif de devenir un intégrateur mondial de la valeur de l'industrie Transformateur grâce à la restructuration numérique et à la construction de la chaîne d'approvisionnement verte.
Certificat de certification SGS
Environnement de production
Emballage et livraison
