Quel est le test de ratio pour les transformateurs de type sec?

Le test de ratio de virage est une procédure de diagnostic cruciale pour les transformateurs de type sec, qui sont largement utilisés dans divers systèmes d'alimentation électrique. En tant que fournisseur de transformateur de type sec, j'ai été témoin de première main la signification de ce test pour assurer le bon fonctionnement et la fiabilité de ces transformateurs.

Comprendre les bases du rapport transformateur - Ratio

Avant de plonger dans le test de ratio tournant, il est essentiel de comprendre quel est le rapport tour - un transformateur. Un transformateur se compose d'enroulements primaires et secondaires. Le rapport de virage - n) est défini comme le rapport du nombre de virages dans l'enroulement primaire (NP) au nombre de virages dans l'enroulement secondaire (NS), c'est-à-dire n = np / ns. Ce ratio joue un rôle fondamental dans la détermination des caractéristiques de transformation de tension du transformateur. Selon le principe de l'induction électromagnétique, le rapport de la tension primaire (VP) à la tension secondaire (VS) est approximativement égal au rapport de virage -, en supposant un transformateur idéal (VP / vs ≈ np / ns).

Pourquoi le test de ratio de virage est-il nécessaire?

1. Assurer la conformité du design
   Pendant le processus de fabrication, les transformateurs sont conçus avec des rapports de virage spécifiques pour répondre aux spécifications de transformation de tension requises. Un test de ratio de virage vérifie que le rapport de virage - réel du transformateur fabriqué correspond à la valeur de conception. Tout écart par rapport au rapport de conception de virage - peut entraîner une sortie de tension incorrecte, ce qui peut entraîner des dysfonctionnements dans l'équipement électrique connecté. Par exemple, si un transformateur est conçu pour descendre la tension de 10 kV à 400 V mais a un rapport virtuel incorrect, la tension secondaire peut être trop élevée ou trop faible, mettant en danger la sécurité et les performances de la charge.
2. Détection des défauts d'enroulement
   Le test de ratio de virage peut également aider à détecter divers défauts d'enroulement. Les circuits courts entre les virages dans l'enroulement primaire ou secondaire peuvent modifier le nombre effectif de virages, modifiant ainsi le rapport tour -. Un circuit ouvert dans l'enroulement peut également perturber le couplage magnétique normal entre les enroulements et affecter le rapport tour -. En effectuant régulièrement des tests de ratio de virage, ces défauts peuvent être détectés tôt, permettant un entretien en temps opportun et empêcher des dommages plus graves au transformateur.
3. Évaluation de la santé du transformateur
   Au fil du temps, des facteurs tels que la contrainte électrique, le cycle thermique et les vibrations mécaniques peuvent provoquer des changements dans les caractéristiques de l'enroulement d'un transformateur. La surveillance du ratio de virage - sur sa durée de vie de service fournit des informations précieuses sur la santé globale du transformateur. Un changement progressif dans le rapport tour - peut indiquer le début de la dégradation, ce qui peut aider à planifier la maintenance ou le remplacement préventif.

La procédure du test de ratio tour

1. Configuration de test
   Pour effectuer un test de ratio à virage, un testeur de ratio tournant est requis. Le testeur est généralement connecté aux bornes primaires et secondaires du transformateur. Avant de connecter le testeur, il est important de s'assurer que le transformateur est déterminé et correctement mis à la terre pour éviter les risques électriques. Les fils de test doivent être solidement connectés aux bornes pour garantir des mesures précises.
2. Processus de mesure
   Une fois la configuration du test terminée, le testeur de ratio de virage applique une tension connue à l'enroulement primaire et mesure la tension résultante à travers l'enroulement secondaire. Le testeur calcule ensuite le rapport tour - basé sur les tensions mesurées. Dans certains cas, plusieurs mesures peuvent être prises à différentes positions de TAP si le transformateur est équipé d'un changeur de robinet. Cela aide à vérifier le rapport tour - toutes les conditions de fonctionnement possibles.
3. Interprétation des résultats
   Le rapport de virage mesuré est comparé à la valeur de conception. La tolérance acceptable pour le rapport tour - est généralement spécifiée par le fabricant du transformateur. Si le rapport de virage mesuré se situe dans la plage de tolérance, le transformateur est considéré comme en conformité. Cependant, si la valeur mesurée s'écarte considérablement de la valeur de conception, une enquête plus approfondie est nécessaire pour identifier la cause de l'écart.

Impact du ratio de virage sur les performances du transformateur

1. Régulation de tension
   Le rapport tour - a un impact direct sur la régulation de tension d'un transformateur. La régulation de la tension est définie comme la variation de la tension secondaire de la charge non à pleine charge. Un ratio de virage approprié garantit que la régulation de tension est dans des limites acceptables, ce qui est crucial pour maintenir une alimentation de tension stable à la charge.
2. Efficacité
   Un rapport de virage incorrect peut également affecter l'efficacité du transformateur. Si le rapport tour - n'est pas optimisé, le transformateur peut tirer plus de courant que nécessaire, entraînant une augmentation des pertes (pertes de cuivre et de fer). Cela réduit non seulement l'efficacité globale du transformateur, mais entraîne également des coûts d'exploitation plus élevés.

Nos offres de produits dans le contexte du ratio de virage

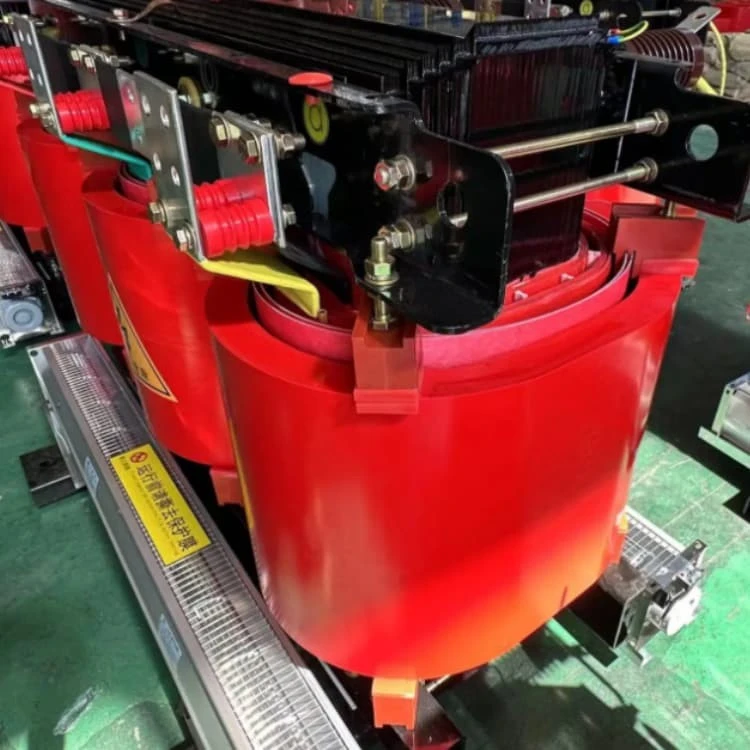

En tant que fournisseur de transformateur de type sec, nous proposons une large gamme de transformateurs de type sec de haute qualité, y compris leTransformateur isolé en résine époxy 160kva,Transformateur de type sec 500kva, etTransformateur de distribution de type sèche en alliage amorphe. Tous nos transformateurs subissent des tests de ratio rigoureux de virage pendant le processus de fabrication pour s'assurer qu'ils répondent aux normes de qualité les plus élevées. Nous fournissons également le support après - Les services de vente, y compris les services de test de ratio et de maintenance, pour aider nos clients à maintenir leurs transformateurs dans un état optimal.

Conclusion

Le test Turn - Ratio est une partie indispensable du processus de contrôle de qualité et de maintenance pour les transformateurs de type sec. Il aide à garantir que le transformateur fonctionne comme conçu, détecte les défauts potentiels et évalue sa santé à long terme. En tant que fournisseur de transformateur de type sec, nous nous engageons à fournir à nos clients des produits fiables qui ont des ratios de virage précis. Si vous êtes sur le marché pour les transformateurs à sec ou que vous avez besoin d'informations supplémentaires sur les tests de virage-ratio et de nos produits, n'hésitez pas à nous contacter pour l'approvisionnement et la négociation.

Références

• Grover, WM (1979). Ingénierie du transformateur: conception et pratique. Wiley - Interscience.
• McPherson, G. et Laramore, Rd (1990). Une introduction aux machines électriques et transformateurs. Wiley.
• Westinghouse Electric Corporation. (1982). Livre de référence de transmission et de distribution électrique.
