Comment fonctionnent les transformateurs de puissance triphasés en parallèle ?

Qu'est-ce que le fonctionnement en parallèle des transformateurs de puissance triphasés ?

En tant que fournisseur de transformateurs de puissance triphasés, je suis souvent confronté à des demandes concernant le fonctionnement en parallèle de ces appareils électriques essentiels. Le fonctionnement en parallèle de transformateurs de puissance triphasés est un concept crucial dans le domaine des systèmes d'alimentation électrique, qui peut améliorer considérablement la fiabilité, la flexibilité et l'efficacité de l'alimentation électrique.

Définition et objectif du fonctionnement parallèle

Le fonctionnement en parallèle de transformateurs de puissance triphasés fait référence à la connexion simultanée de deux ou plusieurs transformateurs au même réseau électrique. Les enroulements primaires de ces transformateurs sont connectés à la même source de tension primaire et les enroulements secondaires sont connectés à la même charge. Les principaux objectifs du fonctionnement parallèle sont les suivants :

1. Capacité accrue: Lorsque la demande de charge dépasse la capacité d'un seul transformateur, le fonctionnement en parallèle permet à plusieurs transformateurs de partager la charge, augmentant ainsi la capacité totale d'alimentation du système. Par exemple, si un seul transformateur a une capacité de 1 000 kVA, en connectant deux de ces transformateurs en parallèle, le système peut fournir jusqu'à 2 000 kVA de puissance.
2. Fiabilité améliorée: Dans un système électrique, si un transformateur tombe en panne pendant le fonctionnement, les autres transformateurs en parallèle peuvent continuer à alimenter la charge, réduisant ainsi l'impact des pannes de courant. Cette redondance améliore la fiabilité globale de l'alimentation.
3. Flexibilité de fonctionnement: Le fonctionnement en parallèle offre une flexibilité dans l'ajustement de l'alimentation en fonction de la variation de charge. Des transformateurs peuvent être ajoutés ou supprimés du groupe parallèle en fonction de la demande réelle de charge, optimisant ainsi le fonctionnement du système électrique.

Conditions de fonctionnement parallèle

Pour le bon fonctionnement en parallèle des transformateurs de puissance triphasés, plusieurs conditions doivent être remplies :

1. Même rapport de tension: Le rapport de tension de chaque transformateur du groupe parallèle doit être le même. Le rapport de tension est défini comme le rapport entre la tension primaire et la tension secondaire. Si les rapports de tension sont différents, un courant de circulation circulera entre les transformateurs même lorsqu'aucune charge n'est connectée au côté secondaire. Ce courant de circulation augmente non seulement les pertes dans les transformateurs, mais peut également provoquer une surchauffe et des dommages aux transformateurs.
2. Même pourcentage d'impédance: Le pourcentage d'impédance des transformateurs doit être approximativement le même. Le pourcentage d'impédance détermine les caractéristiques de partage de charge entre les transformateurs. Lorsque les pourcentages d'impédances sont différents, les transformateurs ne partageront pas la charge proportionnellement. Un transformateur avec un pourcentage d'impédance plus faible supportera une plus grande part de la charge, ce qui peut entraîner une surcharge de ce transformateur tandis que les autres transformateurs sont sous-chargés.
3. Même groupe de connexion: Le groupe de connexion des transformateurs doit être le même. Le groupe de connexion indique comment les enroulements primaire et secondaire du transformateur sont connectés (par exemple, Y - Y, Y - Δ, Δ - Y, Δ - Δ). Si les groupes de connexion sont différents, il y aura une grande différence de phase entre les tensions secondaires des transformateurs, ce qui entraînera un courant de circulation important pouvant endommager les transformateurs.
4. Même séquence de phases: L'ordre des phases des tensions primaires appliquées à tous les transformateurs du groupe parallèle doit être le même. Une mauvaise séquence de phases provoquera un court-circuit entre les enroulements secondaires des transformateurs, ce qui est extrêmement dangereux et peut entraîner de graves dommages aux transformateurs et au système électrique.

Étapes pour un fonctionnement en parallèle

Les étapes suivantes sont généralement impliquées dans le fonctionnement en parallèle des transformateurs de puissance triphasés :

1. Inspection et tests: Avant de connecter les transformateurs en parallèle, une inspection et des tests complets de chaque transformateur doivent être effectués. Cela comprend la vérification de la résistance d'isolement, de la résistance de l'enroulement et l'exécution d'un test à vide et d'un test de court-circuit pour garantir que les transformateurs sont en bon état et répondent aux exigences de fonctionnement en parallèle.
2. Connexion: Connectez les enroulements primaires de tous les transformateurs à la même source de tension primaire, en vous assurant que l'ordre des phases est correct. Connectez ensuite les enroulements secondaires des transformateurs à la même charge, en vous assurant que le groupe de connexion est le même pour tous les transformateurs.
3. Suivi et ajustement: Une fois les transformateurs connectés en parallèle, surveillez les paramètres de fonctionnement tels que le courant de charge, la tension et la température de chaque transformateur. Si nécessaire, ajustez le fonctionnement des transformateurs pour vous assurer qu'ils partagent la charge uniformément et fonctionnent dans la plage de sécurité.

Applications dans le système électrique

Le fonctionnement en parallèle de transformateurs de puissance triphasés est largement utilisé dans divers systèmes électriques, notamment les centrales électriques industrielles, les bâtiments commerciaux et les zones résidentielles.

Dans les centrales électriques industrielles, les transformateurs de puissance triphasés de grande capacité sont souvent connectés en parallèle pour répondre à la demande de puissance élevée des équipements industriels. Par exemple, dans une aciérie, plusieurs transformateurs peuvent fonctionner en parallèle pour alimenter les fours électriques, les laminoirs et autres équipements lourds.

Dans les bâtiments commerciaux, les transformateurs fonctionnant en parallèle peuvent fournir une alimentation électrique fiable à divers appareils et systèmes électriques, tels que les systèmes de climatisation, les systèmes d'éclairage et les ascenseurs. Cela garantit le fonctionnement normal du bâtiment et améliore le confort et la sécurité des occupants.

Dans les zones résidentielles, les transformateurs connectés en parallèle peuvent distribuer l'énergie uniformément aux ménages, réduisant ainsi la chute de tension et améliorant la qualité de l'énergie.

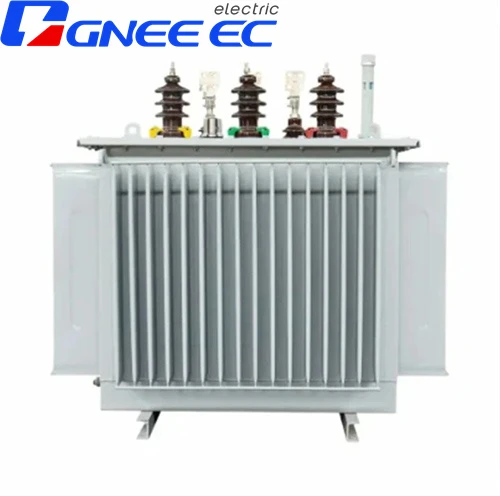

En tant que fournisseur de transformateurs de puissance triphasés, nous proposons une large gamme de produits de haute qualité adaptés au fonctionnement en parallèle. NotreS(B)H15 - Transformateur de puissance en alliage amorphe scellé série Mprésente de faibles pertes, un rendement élevé et d'excellentes performances, ce qui constitue un choix idéal pour un fonctionnement parallèle dans divers systèmes électriques. Nous fournissons égalementTransformateurs de tension de puissanceetTransformateur de puissance monophasépour répondre aux différents besoins des clients.

Si vous êtes intéressé par nos produits ou si vous avez des questions sur le fonctionnement en parallèle de transformateurs de puissance triphasés, n'hésitez pas à nous contacter pour une discussion plus approfondie et une négociation d'approvisionnement. Nous nous engageons à vous fournir les meilleures solutions et services dans le domaine des transformateurs de puissance.

Références

1. "Analyse du système électrique" par John J. Grainger et William D. Stevenson Jr.
2. "Ingénierie des transformateurs : conception, technologie et diagnostics" par GS Mudaliar.
3. Norme IEEE C57.12.00 - 2010, « Exigences générales standard pour les transformateurs de distribution, de puissance et de régulation immergés dans les liquides ».
