Quelle est la résistance diélectrique d'un transformateur de type sec de 750 kVA?

En tant que fournisseur de transformateurs de type sec 750 KVA, on me pose souvent des questions sur la résistance diélectrique de ces dispositifs électriques essentiels. La résistance diélectrique est un paramètre critique qui détermine la capacité du transformateur à résister à la contrainte électrique sans se décomposer. Dans cet article de blog, je vais me plonger dans la force diélectrique, pourquoi il est important de 750 KVA de type secs à sec et de son impact sur les performances et la sécurité de ces transformateurs.

Comprendre la force diélectrique

La résistance diélectrique fait référence au champ électrique maximal qu'un matériau diélectrique peut résister sans avoir une panne électrique. Dans le contexte d'un transformateur de type sec 750 KVA, le matériau diélectrique est généralement le système d'isolation utilisé pour séparer les parties conductrices du transformateur, comme les enroulements. Lorsqu'un champ électrique est appliqué à travers l'isolation, le matériau diélectrique résiste à l'écoulement du courant électrique. Cependant, si le champ électrique dépasse la résistance diélectrique du matériau, l'isolation se décomposera, permettant au courant de le traverser. Cela peut entraîner des courts circuits, des dommages au transformateur et même poser un risque de sécurité.

La résistance diélectrique d'un matériau est généralement exprimée en volts par unité d'épaisseur (par exemple, KV / mm). Cela dépend de plusieurs facteurs, notamment le type de matériau diélectrique, son épaisseur, sa température, son humidité et la présence d'impuretés ou de défauts. Pour les transformateurs de type sec, les matériaux diélectriques communs comprennent la résine époxy, le film en polyester et le papier nomex. Ces matériaux sont choisis pour leur forte résistance diélectrique, leur bonne stabilité thermique et leur résistance à l'humidité et aux produits chimiques.

Importance de la résistance diélectrique dans les transformateurs de type sec 750 KVA

Dans un transformateur de type sec de 750 kVA, la résistance diélectrique du système d'isolation est cruciale pour plusieurs raisons. Premièrement, il assure le fonctionnement fiable du transformateur. Une forte résistance diélectrique signifie que l'isolation peut résister aux contraintes électriques rencontrées pendant le fonctionnement normal, telles que les pointes de tension et les surtensions, sans se décomposer. Cela réduit le risque de court-circuits et d'autres défaillances électriques, ce qui peut entraîner des temps d'arrêt et des réparations coûteuses.

Deuxièmement, la force diélectrique est essentielle pour la sécurité du transformateur et du personnel qui le contourne. Une rupture de l'isolation peut entraîner la libération d'arcs électriques à haute énergie, qui peuvent provoquer des incendies, des explosions et des blessures graves. En maintenant une résistance diélectrique élevée, nous pouvons minimiser ces risques et assurer un environnement de travail sûr.

Enfin, la résistance diélectrique du système d'isolation affecte la durée de vie du transformateur. Au fil du temps, l'isolation peut se dégrader en raison de facteurs tels que la contrainte thermique, la contrainte électrique et les conditions environnementales. Un transformateur avec une force diélectrique initiale élevée est plus susceptible de résister à ces processus de dégradation et d'avoir une durée de vie plus longue.

Facteurs affectant la résistance diélectrique des transformateurs de type sec de 750 kVa

Plusieurs facteurs peuvent influencer la résistance diélectrique d'un transformateur de type sec de 750 kVA.

Température

La température a un impact significatif sur la résistance diélectrique du matériau d'isolation. À mesure que la température augmente, la résistance diélectrique de la plupart des matériaux diminue. En effet, des températures plus élevées peuvent faire bouger les molécules du matériau diélectrique plus librement, ce qui facilite la rupture des électrons à travers l'isolation. Dans un transformateur de type sec, une chaleur excessive peut être générée en raison des pertes dans les enroulements et le noyau. Pour maintenir une résistance diélectrique élevée, il est important d'assurer un bon refroidissement du transformateur et de le faire fonctionner dans ses limites de température nominales.

Humidité

L'humidité est un autre facteur qui peut réduire la résistance diélectrique de l'isolation. Les molécules d'eau peuvent agir comme conducteurs, permettant au courant de circuler plus facilement dans l'isolation. Dans un environnement humide, l'isolation d'un transformateur de type sec peut absorber l'humidité, ce qui peut entraîner une diminution de la résistance diélectrique. Pour éviter cela, les transformateurs de type sec sont souvent conçus avec des matériaux d'isolation résistants à l'humidité et sont installés dans des enclos qui les protègent des éléments.

Contamination

La contamination de la surface d'isolation peut également affecter la résistance diélectrique. La poussière, la saleté et d'autres polluants peuvent s'accumuler sur l'isolation, créant des chemins conducteurs qui peuvent entraîner une dégradation électrique. Le nettoyage et l'entretien réguliers du transformateur peuvent aider à prévenir la contamination et à maintenir la résistance diélectrique de l'isolation.

Vieillissement

Au fil du temps, le matériau d'isolation d'un transformateur de type sec vieillira et se dégradera. Cela peut être dû à des facteurs tels que la contrainte thermique, le stress électrique et les réactions chimiques. À mesure que l'isolation vieillit, sa résistance diélectrique diminuera progressivement. Pour garantir les performances à long terme du transformateur, il est important de surveiller l'état de l'isolation et d'effectuer une maintenance et des tests réguliers.

Mesurer la résistance diélectrique de 750 kVA de type de type de type sec

Il existe plusieurs méthodes pour mesurer la résistance diélectrique d'un transformateur de type sec de 750 kVA. Une méthode courante est le test de tension de support. Dans ce test, une haute tension est appliquée au transformateur pendant une période spécifiée, et le transformateur est surveillé pour tout signe de dégradation électrique. Si le transformateur peut résister à la tension appliquée sans décomposer, il est considéré comme ayant réussi le test.

Une autre méthode est le test de décharge partielle. Les décharges partielles sont de petits décharges électriques qui se produisent dans le matériau d'isolation lorsque le champ électrique dépasse un certain seuil. En mesurant l'ampleur et la fréquence des décharges partielles, nous pouvons évaluer l'état de l'isolation et détecter tout problème potentiel.

Nos transformateurs de type sec 750 KVA et résistance diélectrique

Dans notre entreprise, nous sommes très fiers de la qualité de nos transformateurs de type sec 750 KVA. Nous utilisons des matériaux diélectriques de haute qualité et des processus de fabrication avancés pour nous assurer que nos transformateurs ont une résistance diélectrique élevée. NotreTransformateurs de puissance en résine couléesont conçus pour répondre aux normes les plus strictes de l'industrie et sont testés rigoureusement pour assurer leur fiabilité et leur sécurité.

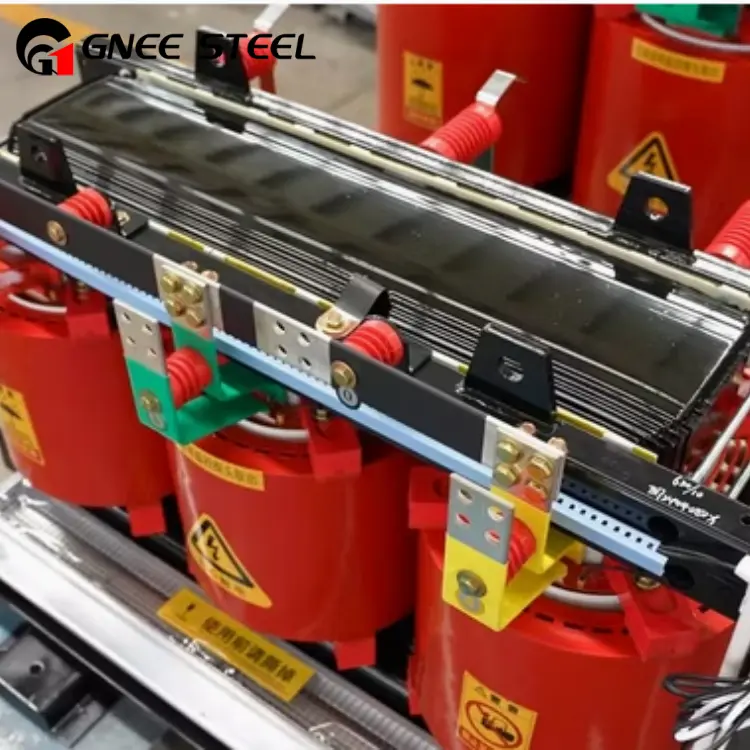

Par exemple, notreTransformateur de puissance de type séchage de type à sec moyen 1000 kvaintègre l'état - de - la technologie d'isolation artistique, qui offre une excellente résistance diélectrique et des performances thermiques. De même, notre30 - 2500kva / 10 kV Transformateur de puissance de type sec à trois phases à trois phasesest conçu pour résister à des contraintes électriques élevées et à des conditions environnementales sévères.

Nous offrons également un service complet après - Sales, y compris la maintenance et les tests réguliers des transformateurs. Notre équipe d'experts peut vous aider à surveiller la force diélectrique de votre transformateur au fil du temps et à prendre des mesures appropriées pour garantir ses performances à long terme.

Conclusion

La résistance diélectrique d'un transformateur de type sec de 750 kVA est un paramètre critique qui affecte ses performances, sa sécurité et sa durée de vie. En comprenant les facteurs qui influencent la force diélectrique et en prenant des mesures appropriées pour la maintenir, nous pouvons assurer le fonctionnement fiable de ces appareils électriques importants.

Si vous êtes sur le marché pour un transformateur de type sec de 750 KVA ou que vous avez des questions sur la résistance diélectrique et les performances du transformateur, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à trouver la bonne solution de transformateur pour vos besoins.

Références

• IEEE Standard C57.12.01 - Exigences générales standard pour la distribution de type sec et les transformateurs de puissance
• IEC 60076 - 11 - Transformateurs de puissance - Partie 11: Dry - Type Transformers
