En tant que fournisseur de premier plan de transformateurs de type sec 75 KVA, je rencontre souvent des demandes de renseignements sur divers aspects techniques de nos produits. L'une des questions fréquemment posées concerne la densité actuelle dans les enroulements d'un transformateur de type sec de 75 kVa. Dans cet article de blog, je vais me plonger dans le concept de densité actuelle, sa signification dans la conception des transformateurs et comment il se rapporte à nos transformateurs de type sec 75 KVA.

Comprendre la densité actuelle

La densité de courant, indiquée par le symbole «J», est définie comme la quantité de courant électrique circulant par unité de zone transversale d'un conducteur. Mathématiquement, il est exprimé comme (j = \ frac {i} {a}), où (i) est le courant qui coule à travers le conducteur et (a) est la zone de section transversale du conducteur. L'unité de densité de courant est des ampères par mètre carré ((a / m ^ {2})) dans le système SI, mais dans des applications pratiques, il est souvent exprimé en (a / mm ^ {2}).

Dans le contexte d'un transformateur, les enroulements sont les conducteurs à travers lesquels le courant circule. La densité actuelle dans les enroulements joue un rôle crucial dans la détermination des performances, de l'efficacité et des caractéristiques thermiques du transformateur.

Signification de la densité de courant dans la conception du transformateur

Gestion thermique

L'une des principales raisons pour lesquelles la densité actuelle est importante dans la conception des transformateurs est son impact sur la génération de chaleur. Lorsque le courant traverse un conducteur, la chaleur est générée en raison de la résistance du conducteur. Selon la loi de Joule, la puissance dissipée sous forme de chaleur ((p)) est donnée par (p = i ^ {2} r), où (r) est la résistance du conducteur. Puisque (r = \ rho \ frac {l} {a}) ((\ rho) est la résistivité, (l) est la longueur du conducteur, et (a) est la zone transversale), nous pouvons réécrire la formule de dissipation de puissance en termes de densité actuelle. Substituant (i = ja) en (p = i ^ {2} r), nous obtenons (p = (ja) ^ {2} \ rho \ frac {l} {a} = j ^ {2} \ rho la).

À mesure que la densité actuelle augmente, la chaleur générée par volume unitaire du conducteur augmente également. Une chaleur excessive peut entraîner une augmentation de la température des enroulements, ce qui peut provoquer une dégradation de l'isolation, une réduction de la durée de vie du transformateur et même une défaillance. Par conséquent, une densité de courant appropriée doit être sélectionnée pour garantir que l'élévation de la température des enroulements se trouve dans des limites acceptables.

Efficacité

La densité de courant affecte également l'efficacité du transformateur. Une densité de courant plus élevée signifie des pertes de résistance plus élevées ((i ^ {2} r) pertes) dans les enroulements, ce qui réduit l'efficacité globale du transformateur. En choisissant une densité de courant optimale, nous pouvons minimiser ces pertes et améliorer l'efficacité du transformateur.

Coût et taille

La zone transversale des enroulements est directement liée à la densité actuelle. Une densité de courant inférieure nécessite une zone transversale plus grande du conducteur, ce qui augmente la quantité de cuivre ou d'aluminium utilisé dans les enroulements. Ceci, à son tour, augmente le coût et la taille du transformateur. D'un autre côté, une densité de courant très élevée peut entraîner une surchauffe et d'autres problèmes de performance. Par conséquent, un équilibre doit être trouvé entre le coût, la taille et les performances lors de la sélection de la densité actuelle.

Densité de courant dans un transformateur de type sec de 75 kVa

Pour un transformateur de type sec de 75 kVa, la densité de courant dans les enroulements varie généralement de 2 à 4 (a / mm ^ {2}). La valeur exacte dépend de plusieurs facteurs, notamment le type d'isolation, la méthode de refroidissement et les exigences de conception du transformateur.

Type d'isolation

Les transformateurs de type sec utilisent différents types de matériaux d'isolation, tels que la résine époxy, le nomex, etc. Chaque matériau d'isolation a une cote de température différente, qui détermine l'élévation de température maximale admissible des enroulements. Par exemple, les transformateurs de type sécheux époxy - résine peuvent généralement tolérer des températures plus élevées par rapport à certains autres matériaux d'isolation. En conséquence, une densité de courant légèrement plus élevée peut être utilisée dans les enroulements à coulée époxy - résine, à condition que le système de gestion thermique soit conçu pour dissiper efficacement la chaleur. Vous pouvez en savoir plus sur250kva 10kV de résine époxy coulée sèche - transformateur de typesur notre site Web.

Méthode de refroidissement

La méthode de refroidissement influence également la densité actuelle. Les transformateurs de type sec peuvent être refroidis par la convection d'air naturel (AN) ou le refroidissement par air forcé (AF). Dans les transformateurs refroidis à l'air forcé, le taux de transfert de chaleur est plus élevé, ce qui permet une densité de courant plus élevée par rapport aux transformateurs naturellement refroidis.

Exigences de conception

Les exigences de conception du transformateur, telles que l'efficacité, la taille et le coût, jouent également un rôle dans la détermination de la densité actuelle. Si une efficacité élevée est une priorité, une densité de courant plus faible peut être sélectionnée pour réduire les pertes (i ^ {2} r). Si l'espace est limité, une densité de courant plus élevée peut être utilisée, mais cela doit être équilibré avec les exigences thermiques et de performances.

Comment nous assurons une densité de courant optimale dans nos transformateurs de type sec de 75 kVa

En tant que fournisseur de transformateurs de type sec 75 KVA, nous prenons plusieurs mesures pour nous assurer que la densité actuelle dans les enroulements est optimale.

Outils de conception avancés

Nous utilisons des outils de conception avancée par ordinateur (CAO) et de simulation pour modéliser le comportement électrique et thermique du transformateur. Ces outils nous permettent d'analyser la distribution actuelle dans les enroulements et de prédire l'élévation de la température dans différentes conditions de fonctionnement. En ajustant la zone transversale des conducteurs et autres paramètres de conception, nous pouvons optimiser la densité actuelle pour répondre aux exigences de performance et de fiabilité.

Matériaux de haute qualité

Nous achetons des conducteurs de cuivre ou d'aluminium de haute qualité pour nos enroulements. Ces matériaux ont une faible résistivité, ce qui contribue à réduire les pertes (i ^ {2} r) et permet une utilisation plus efficace de la densité actuelle. De plus, nous utilisons des matériaux d'isolation à haute performance qui peuvent résister à l'élévation de la température associée à la densité de courant sélectionnée.

Tests rigoureux

Avant que les transformateurs ne soient expédiés à nos clients, ils subissent des tests rigoureux pour s'assurer qu'ils répondent aux normes de performance spécifiées. Nous mesurons l'élévation de la température, l'efficacité et d'autres paramètres dans différentes conditions de charge pour vérifier que la densité de courant dans les enroulements se situe dans la plage acceptable.

Autres produits connexes

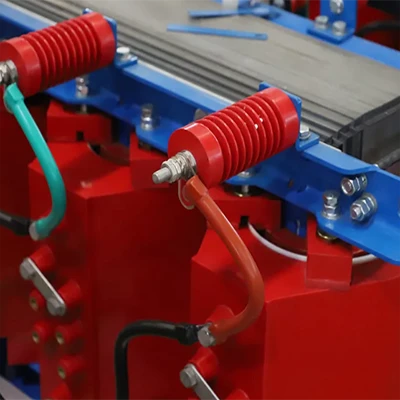

En plus de nos transformateurs de type sec de 75 kVa, nous proposons également une large gamme d'autres transformateurs de type sec, tels queTransformateur de type sec 50kvaet630 kVA - 0,4 / 0,4 kV Isolement Type Dry Type. Ces produits sont conçus avec la même attention aux détails et à la qualité, garantissant une densité et des performances de courant optimales.

Conclusion

La densité actuelle dans les enroulements d'un transformateur de type sec de 75 kVA est un paramètre critique qui affecte les performances, l'efficacité et les caractéristiques thermiques du transformateur. En comprenant le concept de densité de courant et sa signification dans la conception du transformateur, nous pouvons sélectionner une densité de courant appropriée pour nous assurer que le transformateur fonctionne de manière fiable et efficace. En tant que fournisseur de transformateurs de type sec 75 KVA, nous nous engageons à utiliser des outils de conception avancés, des matériaux de haute qualité et des tests rigoureux pour optimiser la densité actuelle de nos produits.

Si vous êtes intéressé par nos transformateurs de type sec 75 KVA ou tout autre produit, n'hésitez pas à nous contacter pour plus d'informations et à discuter de vos exigences spécifiques. Nous attendons avec impatience l'opportunité de vous servir et de répondre aux besoins de vos transformateurs.
