Que signifie chaque paramètre sur la plaque signalétique d'un transformateur de distribution?

Un transformateur de distribution est un composant crucial du système de distribution électrique, responsable de la démission de l'électricité à haute tension du réseau de transmission à une tension inférieure adaptée à une utilisation des consommateurs. En tant que fournisseur de transformateur de distribution de confiance, je comprends l'importance de fournir des informations claires sur le produit. L'une des sources d'informations les plus importantes sur un transformateur de distribution est sa plaque signalétique. Chaque paramètre sur la plaque signalétique transmet des détails essentiels sur les spécifications et les capacités du transformateur. Dans cet article de blog, je vais expliquer ce que signifie chaque paramètre sur la plaque signalétique d'un transformateur de distribution.

Power nominal (KVA)

La puissance nominale, généralement exprimée en kilovolt - ampères (KVA), est l'un des paramètres les plus critiques de la plaque signalétique. Il représente la puissance apparente maximale que le transformateur peut gérer dans des conditions de fonctionnement normales. Par exemple, si un transformateur a une puissance nominale de 800 kVa, il peut fournir jusqu'à 800 kVa de puissance apparente à la charge. Cette valeur est cruciale pour déterminer la capacité du transformateur à répondre à la demande électrique d'une zone ou d'une installation particulière. Si vous recherchez un transformateur de 800 kVa, vous pouvez explorer notreTransformateur de distribution immergé de 800kva à huile triphasée -.

Tensions primaires et secondaires

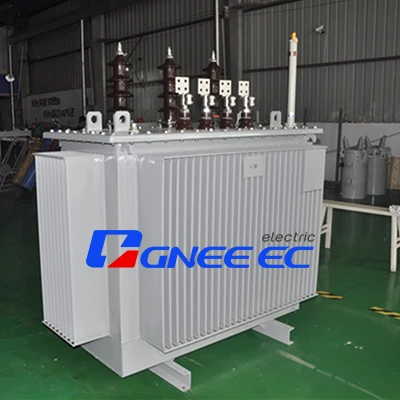

La plaque signalétique indique également les tensions primaires et secondaires du transformateur. La tension principale est la tension d'entrée que le transformateur reçoit de la ligne de transmission haute tension, tandis que la tension secondaire est la tension de sortie fournie aux consommateurs. Par exemple, un transformateur de distribution commun pourrait avoir une tension primaire de 10 kV et une tension secondaire de 400 V. Nous offrons une large gamme deTransformateurs de distribution immergés à l'huile de 10 kVavec différentes configurations de tension secondaire pour répondre à divers besoins des clients.

Groupe de connexion

Le groupe de connexion d'un transformateur décrit comment les enroulements primaires et secondaires sont connectés. Il est généralement représenté par une combinaison de lettres et de chiffres. Par exemple, le groupe de connexion Yyn0 est une configuration courante, où l'enroulement primaire est connecté dans une configuration étoile (Y), l'enroulement secondaire est également connecté dans une configuration étoile (Y) et les points neutres des deux enroulements sont connectés. Le «n» indique la présence d'une connexion neutre, et «0» représente le déplacement de phase entre les tensions primaires et secondaires. Comprendre le groupe de connexion est essentiel pour une installation et une connexion appropriées du transformateur dans le système électrique.

Tension d'impédance

La tension d'impédance, également connue sous le nom de tension courte-circuit, est exprimée en pourcentage. Il représente la chute de tension à travers les enroulements du transformateur lorsqu'un circuit court se produit aux bornes secondaires avec un courant nominal s'écoulant dans l'enroulement primaire. Une tension d'impédance typique pour un transformateur de distribution pourrait être dans la plage de 4% à 10%. La tension d'impédance a un impact significatif sur le courant de circuit court dans le système électrique. Une tension d'impédance plus élevée se traduit par un courant de circuit court plus bas, ce qui peut être bénéfique pour protéger l'équipement électrique et réduire la contrainte sur le système pendant un défaut.

Augmentation de la température

Le paramètre d'élévation de la température sur la plaque signalétique indique l'augmentation maximale de la température des enroulements du transformateur et le noyau au-dessus de la température ambiante dans des conditions de charge nominales. Il est généralement spécifié pour différentes parties du transformateur, comme l'enroulement et l'huile (dans des transformateurs immergés à l'huile). Par exemple, un transformateur peut avoir une augmentation de température enroulée de 65 ° C et une augmentation de la température de l'huile de 55 ° C. La surveillance de l'élévation de la température est cruciale pour assurer le fonctionnement sûr et fiable du transformateur. Une augmentation excessive de la température peut entraîner une dégradation de l'isolation et réduire la durée de vie du transformateur.

Méthode de refroidissement

La méthode de refroidissement décrit comment le transformateur dissipe la chaleur générée pendant le fonctionnement. Les méthodes de refroidissement courantes pour les transformateurs de distribution comprennent l'huile - l'auto-refroidi (onan), l'huile - immergée forcée - refroidie par l'air (ONAF) et l'huile - refroidie à l'eau immergée (OFWF). Dans un transformateur onan, la chaleur est dissipée naturellement à travers l'huile et les nageoires de radiateur. Les transformateurs ONAF utilisent des ventilateurs pour améliorer l'effet de refroidissement, tandis que les transformateurs OFWF utilisent l'eau pour éliminer la chaleur. Le choix de la méthode de refroidissement dépend de facteurs tels que la puissance nominale du transformateur, l'environnement d'installation et les caractéristiques de charge.

Fréquence

Le paramètre de fréquence indique la fréquence du courant alternatif (AC) avec lequel le transformateur est conçu pour fonctionner. Dans la plupart des pays, la fréquence standard pour le système d'énergie électrique est de 50 Hz ou 60 Hz. Il est essentiel de s'assurer que le transformateur est utilisé avec la fréquence correcte pour maintenir ses performances et son efficacité appropriées. L'utilisation d'un transformateur à une fréquence incorrecte peut entraîner une augmentation des pertes, une surchauffe et des dommages potentiels au transformateur.

Fonction étape - up ou étape -

Certains transformateurs de distribution sont conçus pour intensifier la tension, tandis que d'autres sont destinés aux applications à pas. Un transformateur étape-UP augmente la tension du côté primaire au côté secondaire, qui est souvent utilisé dans les usines de production d'électricité pour transmettre l'électricité sur de longues distances à des tensions élevées. Un transformateur étape-baisse, en revanche, réduit la tension pour l'utilisation des consommateurs. Si vous avez besoin d'un transformateur de pas, nous avons un fiableTransformateur de distribution électrique de 1000kva Step Updisponible.

Classe d'isolation

La classe d'isolation d'un transformateur indique la température maximale que les matériaux d'isolation peuvent résister sans dégradation significative. Les classes d'isolation courantes incluent A, E, B, F et H, chaque classe correspondant à une température maximale différente. Par exemple, la classe A d'isolation A a une température maximale de 105 ° C, tandis que la classe I d'isolation H peut résister à des températures allant jusqu'à 180 ° C. Le choix de la classe d'isolation appropriée est important pour garantir la fiabilité à long terme et la sécurité du transformateur.

Niveau de bruit

Le paramètre de niveau de bruit sur la plaque signalétique spécifie le niveau sonore produit par le transformateur pendant le fonctionnement. Il est généralement mesuré en décibels (dB). Le niveau de bruit peut être affecté par des facteurs tels que la conception du transformateur, le matériau de base et les conditions de fonctionnement. Dans les zones où la pollution sonore est une préoccupation, comme les quartiers résidentiels ou les hôpitaux, il est important de sélectionner un transformateur avec un faible niveau de bruit.

Facteur de service

Le facteur de service est un multiplicateur qui indique la quantité de surcharge que le transformateur peut gérer pendant une courte période sans causer de dommages. Par exemple, un facteur de service de 1,15 signifie que le transformateur peut fonctionner à 115% de sa puissance nominale pour une durée limitée. Le facteur de service offre une certaine flexibilité dans le fonctionnement du transformateur, ce qui lui permet de gérer des augmentations temporaires de charge.

Nom et numéro de modèle

Le nom et le numéro de modèle sur la plaque signalétique sont utilisés à des fins d'identification et de référence. Le nom représente généralement le fabricant, tandis que le numéro de modèle fournit des informations détaillées sur le type et la configuration spécifiques du transformateur. Ces informations sont utiles pour commander des pièces de rechange, obtenir un support technique et assurer la compatibilité avec d'autres équipements électriques.

Date de fabrication

La date de fabrication indique quand le transformateur a été produit. Ces informations sont importantes pour déterminer l'âge du transformateur et estimer sa durée de vie utile restante. Les transformateurs plus anciens peuvent nécessiter un entretien et une inspection plus fréquents et, dans certains cas, peuvent devoir être remplacés pour assurer la fiabilité et la sécurité du système électrique.

En conclusion, la compréhension des paramètres sur la plaque signalétique d'un transformateur de distribution est essentielle pour une sélection, une installation et un fonctionnement appropriés du transformateur. En tant que fournisseur de transformateur de distribution, nous nous engageons à fournir aux transformateurs de haute qualité des informations claires et précises. Si vous avez des questions sur nos produits ou si vous avez besoin d'aide pour sélectionner le bon transformateur pour votre demande, n'hésitez pas à nous contacter pour l'approvisionnement et une discussion plus approfondie.

Références

• Systèmes d'alimentation électrique: analyse et contrôle, par Claudio A. Cañizares
• Analyse et conception du système de puissance, par J. Duncan Glover, Mulukutla S. Sarma et Thomas J. Overbye
