Quels sont les éléments de test pour un transformateur monté sur pad?

Salut! En tant que fournisseur de transformateurs montés sur pad, on me pose souvent des questions sur les éléments de test de ces transformateurs. Donc, j'ai pensé que j'aurais mis en place ce billet de blog pour tout décomposer pour vous.

Inspection visuelle

Tout d'abord, nous commençons par une bonne inspection visuelle ancienne. C'est comme donner au transformateur une seule fois - pour s'assurer que tout semble juste à la surface. Nous vérifions tous les signes de dommages physiques, comme les fissures dans l'enceinte, les pièces pliées ou cassées et les connexions lâches. Une enceinte endommagée peut exposer les composants internes aux éléments, ce qui peut entraîner toutes sortes de problèmes. Nous regardons également le travail de peinture. Une finition de peinture appropriée est importante car elle protège le transformateur de la corrosion. S'il y a des copeaux ou de la peinture épluche, cela pourrait être un signe que la protection contre la corrosion est compromise.

Tests de pétrole (le cas échéant)

De nombreux transformateurs montés sur pad utilisent l'huile comme liquide de refroidissement et isolant. Pour ces transformateurs, les tests d'huile sont cruciaux. Nous testons la résistance diélectrique de l'huile. Cela nous indique à quel point l'huile peut résister à la contrainte électrique sans se décomposer. Une faible résistance diélectrique pourrait signifier qu'il y a des contaminants dans l'huile, comme l'eau ou d'autres impuretés.

Nous vérifions également la teneur en humidité de l'huile. Trop d'humidité peut réduire les propriétés isolantes de l'huile et augmenter le risque de dégradation électrique. Un autre test important est pour l'analyse des gaz dissous. Différents types de défauts dans le transformateur peuvent produire des gaz spécifiques. En analysant les gaz dissous dans l'huile, nous pouvons détecter les premiers signes de problèmes tels que la surchauffe, l'arc ou la dégradation de l'isolation.

Test de résistance à l'enroulement

Le test de résistance à l'enroulement nous aide à déterminer s'il y a des problèmes avec les enroulements du transformateur. Nous mesurons la résistance de chaque enroulement. Si la résistance est trop élevée ou trop faible par rapport aux spécifications de conception, elle pourrait indiquer un problème tel qu'un court-circuit dans l'enroulement, un circuit ouvert ou un problème avec les connexions. Ce test est généralement effectué en utilisant un instrument spécialisé qui peut mesurer avec précision de très faibles résistances.

Test de ratio de virages

Le rapport de virage d'un transformateur est le rapport du nombre de tours dans l'enroulement primaire au nombre de virages dans l'enroulement secondaire. Ce rapport détermine le rapport de transformation de tension du transformateur. Nous effectuons un test de rapport de virage pour nous assurer que le transformateur fonctionne dans la plage de transformation de tension spécifiée. Tout écart significatif par rapport au rapport de virage attendu pourrait signifier qu'il y a un problème avec la construction de l'enroulement ou un défaut dans le transformateur.

Test de résistance à l'isolation

L'isolation est ce qui maintient le courant électrique qui coule là où il est censé aller et empêche les circuits courts. Nous effectuons un test de résistance à l'isolation pour mesurer la résistance de l'isolation entre les enroulements et entre les enroulements et l'enceinte du transformateur. Une faible résistance à l'isolation pourrait indiquer que l'isolation s'est détériorée en raison de facteurs tels que l'âge, la chaleur ou l'humidité. Ce test est généralement effectué en utilisant un mégohmmètre, qui applique une haute tension à l'isolation et mesure le courant résultant pour calculer la résistance.

Analyse de réponse en fréquence diélectrique (DFRA)

Le DFRA est un test plus avancé qui nous aide à évaluer l'intégrité mécanique des enroulements du transformateur. Il mesure la réponse électrique des enroulements à un signal de tension balayé par fréquence. Tout changement dans la réponse par rapport à une mesure de base peut indiquer des dommages physiques aux enroulements, tels que le déplacement ou la déformation. Ce test est particulièrement utile pour détecter les problèmes qui pourraient ne pas être évidents à partir d'autres tests.

Test d'élévation de la température

Pendant le fonctionnement normal, les transformateurs génèrent de la chaleur. Le test d'élévation de la température mesure combien la température du transformateur augmente sous une charge spécifiée. Nous voulons nous assurer que le transformateur peut gérer la charge attendue sans surchauffe. La surchauffe peut entraîner la dégradation de l'isolation plus rapidement, réduisant la durée de vie du transformateur. Nous utilisons généralement des thermocouples ou d'autres dispositifs de détection de température pour surveiller la température à différents points du transformateur pendant le test.

Test de niveau sonore

Les transformateurs peuvent produire une certaine quantité de bruit pendant le fonctionnement. Nous effectuons un test de niveau sonore pour mesurer le niveau de bruit du transformateur. Un bruit excessif pourrait être un signe de problèmes mécaniques, tels que les pièces lâches vibrant ou des problèmes électriques comme la magnétostriction dans le noyau. En mesurant le niveau sonore, nous pouvons nous assurer que le transformateur répond aux exigences de bruit pour son application prévue.

Test d'impulsion de la foudre

Dans les scénarios réels - World, les transformateurs peuvent être exposés à des frappes éclair. Le test d'impulsion Lightning simule les impulsions à haute tension qu'un transformateur pourrait ressentir lors d'une frappe de foudre. Nous appliquons une série d'impulsions à haute tension au transformateur et mesurons sa réponse. Ce test nous aide à nous assurer que le transformateur peut résister à ces événements énergétiques élevés sans subir de dégâts.

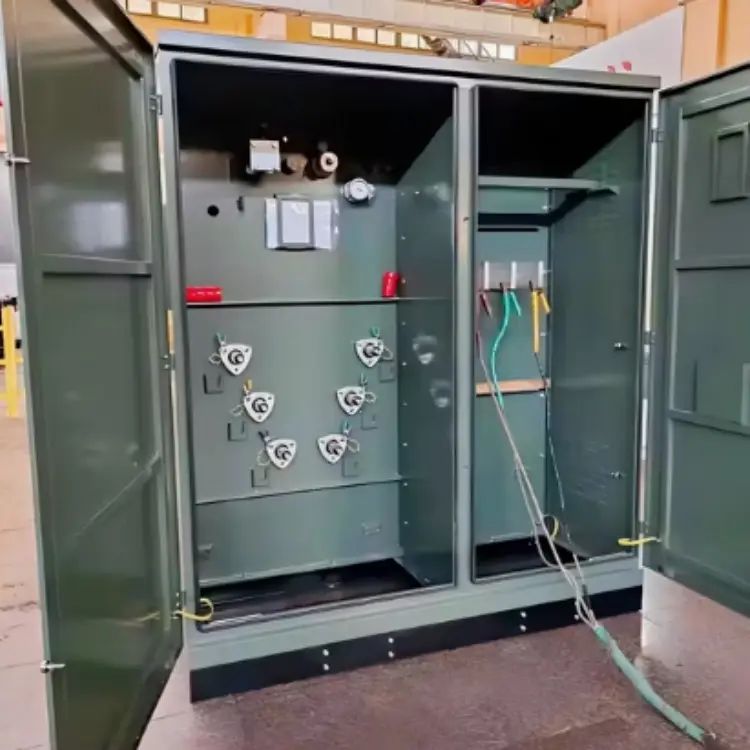

Maintenant, si vous êtes sur le marché des transformateurs montés sur pad, nous avons une grande portée à offrir. Découvrez notreTransformers montés sur pad 75kva, qui sont parfaits pour les applications plus petites. Si vous avez besoin de quelque chose de plus puissant, notreTransformateur monté sur plate-forme d'alimentation radiale de 1750 KVAPeut-être exactement ce que vous recherchez. Et pour un large éventail d'options, jetez un œil à notreTransformateurs montés sur pads de 75kva à 5000kva.

Si vous souhaitez en savoir plus sur nos produits ou si vous souhaitez discuter d'un projet spécifique, n'hésitez pas à tendre la main. Nous sommes ici pour vous aider à trouver le bon transformateur monté sur un pad pour vos besoins et à vous assurer qu'il répond à toutes les exigences de test nécessaires.

Références

• "Transformer Testing Handbook" par Doble Engineering Company
• "Transformers de puissance électrique: théorie et conception" par John J. Cathey
