Quelles sont les exigences du système de circulation pétrolière d'un transformateur immergé d'huile?

En tant que fournisseur bien établi de transformateurs immergés à l'huile, je comprends le rôle critique que le système de circulation pétrolière joue dans les performances globales et la longévité de ces dispositifs électriques essentiels. Dans ce blog, je vais me plonger dans les exigences clés du système de circulation pétrolière d'un transformateur immergé à l'huile.

1. Capacité de refroidissement adéquate

La fonction principale du système de circulation d'huile dans un transformateur immergé d'huile est de dissiper la chaleur générée pendant le fonctionnement du transformateur. Les transformateurs convertissent l'énergie électrique et, ce faisant, une certaine énergie est perdue sous forme de chaleur. Si cette chaleur n'est pas éliminée efficacement, elle peut entraîner une augmentation significative de la température des enroulements et du noyau du transformateur, ce qui peut endommager l'isolation et finalement réduire la durée de vie du transformateur.

Pour assurer un refroidissement adéquat, le système de circulation d'huile doit être conçu pour maintenir la température du transformateur dans des limites acceptables. Cela signifie généralement garder l'endroit le plus chaud dans les enroulements en dessous d'une certaine température, généralement à 95 à 110 degrés Celsius, selon le type d'isolation utilisé. Le système doit être capable de transférer la chaleur du noyau et des enroulements vers le radiateur ou les nageoires de refroidissement, où elle peut être dissipée dans l'environnement environnant.

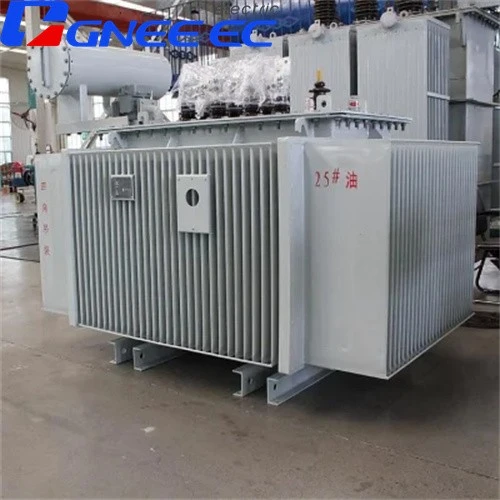

Par exemple, des transformateurs plus grands peuvent nécessiter des systèmes de circulation d'huile forcés, où les pompes sont utilisées pour faire circuler l'huile plus rapidement à travers le transformateur et l'équipement de refroidissement. Cela aide à augmenter le taux de transfert de chaleur et garantit que le transformateur reste frais même dans des conditions de charge lourde. NotreFabricant de transformateur de distribution immergé de l'huile de 5 mvaOffre une gamme de transformateurs avec des systèmes de circulation d'huile bien conçus pour répondre à différentes exigences de refroidissement.

2. Huile propre et sèche

La qualité de l'huile dans le système de circulation est de la plus haute importance. L'huile sert non seulement de liquide de refroidissement mais aussi d'isolateur. L'huile contaminée ou humide peut réduire considérablement les propriétés d'isolation du transformateur et augmenter le risque de dégradation électrique.

L'huile doit être exempte d'impuretés telles que la saleté, l'humidité et les gaz dissous. L'humidité, en particulier, peut avoir un effet néfaste sur l'isolation. Même une petite quantité d'eau dans l'huile peut réduire sa résistance diélectrique et augmenter la probabilité de décharges partielles. Pour maintenir la propreté et la sécheresse de l'huile, le système de circulation comprend souvent des filtres et des déshydrateurs.

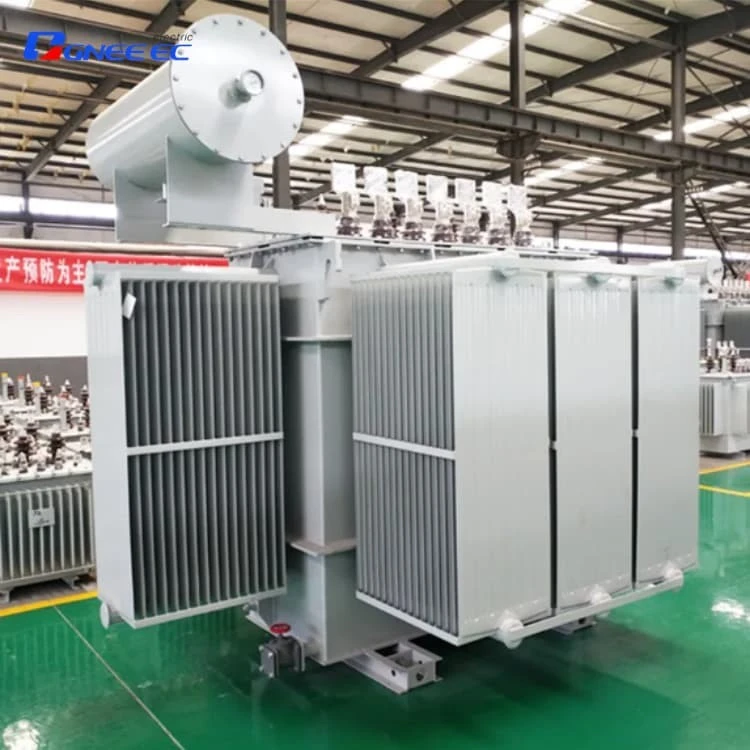

Les filtres sont utilisés pour éliminer les particules solides de l'huile, tandis que les déshydrateurs aident à éliminer l'humidité. Des tests de pétrole réguliers sont également essentiels pour surveiller la qualité de l'huile. Si la qualité de l'huile se détériore, elle peut devoir être remplacée ou purifiée. NotreTransformateur de redresseur immergé de 250 kvaLes modèles sont équipés de systèmes avancés de filtration et de purification des huiles pour assurer la santé à long terme du transformateur.

3. Scellon approprié

Un système de circulation d'huile scellée de puits est nécessaire pour prévenir les fuites d'huile et l'entrée de l'air et de l'humidité. La fuite d'huile entraîne non seulement une perte de liquide de refroidissement, mais peut également poser un risque de sécurité, en particulier dans les zones où il y a un risque d'incendie.

Les joints utilisés dans le transformateur, y compris les joints et les anneaux, doivent être faits de matériaux de haute qualité qui peuvent résister à la température et aux conditions chimiques à l'intérieur du transformateur. Des inspections régulières doivent être effectuées pour vérifier tout signe de fuite d'huile ou de détérioration du joint.

De plus, le réservoir d'huile doit être conçu pour empêcher l'entrée d'humidité et d'air. Cela peut être réalisé en utilisant des systèmes de reniflard qui filtrent l'air entrant dans le réservoir et enlevez l'humidité. Le reniflard contient généralement un dessicant, comme le gel de silice, qui absorbe l'humidité de l'air entrant.

4. Compatibilité avec les composants du transformateur

L'huile utilisée dans le système de circulation doit être compatible avec tous les composants du transformateur, y compris les matériaux d'isolation, les conducteurs et les joints. L'huile incompatible peut provoquer des réactions chimiques qui peuvent endommager les composants au fil du temps.

Par exemple, certains types de matériaux d'isolation peuvent être sensibles à certains additifs ou contaminants dans l'huile. L'huile devrait également être en mesure de maintenir ses propriétés physiques et chimiques sur une large gamme de températures. Cela garantit que le système de circulation de l'huile peut fonctionner efficacement dans différentes conditions environnementales.

NotreS9 - M 6 - Transformateur immergé d'huile 10kVest conçu avec un examen attentif de la compatibilité des composants à l'huile pour assurer un fonctionnement fiable à long terme.

5. Surveillance et contrôle

Un système de circulation d'huile efficace doit être équipé de dispositifs de surveillance et de contrôle. Ces appareils aident à garantir que le système fonctionne dans les paramètres souhaités et peut détecter tout problème potentiel tôt.

Les capteurs de température sont couramment utilisés pour surveiller la température de l'huile et les enroulements. Si la température dépasse une certaine limite, une alarme peut être déclenchée et des actions appropriées peuvent être prises, telles que la réduction de la charge sur le transformateur ou l'augmentation de la capacité de refroidissement.

Les capteurs d'écoulement peuvent également être installés pour surveiller le débit de l'huile. Une diminution du débit peut indiquer un blocage dans le système ou un problème avec la pompe. Les capteurs de pression peuvent être utilisés pour surveiller la pression dans le système de circulation d'huile, ce qui peut aider à détecter les fuites ou d'autres problèmes.

6. Caractéristiques de sécurité

La sécurité est une priorité absolue en ce qui concerne le système de circulation d'huile d'un transformateur immergé d'huile. Le système doit être conçu pour empêcher la pression et les conditions de température excessives, ce qui peut entraîner des situations dangereuses telles que les explosions d'huile ou les incendies.

Les dispositifs de décharge de pression, tels que les évents d'explosion, sont installés dans le réservoir du transformateur pour libérer une pression excessive en cas de défaut interne. Ces évents sont conçus pour s'ouvrir à une pression prédéterminée, empêchant le réservoir de se rompre.

De plus, des mesures de prévention des incendies devraient être en place. Cela peut inclure l'utilisation de l'huile d'incendie - résistant, l'installation de systèmes de détection de feu et de placement correct du transformateur dans une zone de feu.

Conclusion

En conclusion, le système de circulation d'huile d'un transformateur immergé d'huile est un composant complexe et critique qui nécessite une conception, une installation et une maintenance minutieuses. Répondre aux exigences de refroidissement adéquat, d'huile propre et sec, d'étanchéité appropriée, de compatibilité avec les composants, de surveillance et de contrôle et de caractéristiques de sécurité est essentielle pour le fonctionnement fiable et à long terme du transformateur.

Si vous êtes sur le marché pour des transformateurs immergés à l'huile de haute qualité avec des systèmes de circulation d'huile bien conçus, nous vous invitons à nous contacter pour plus d'informations et à discuter de vos besoins spécifiques. Notre équipe d'experts est prête à vous aider à trouver la bonne solution pour vos besoins.

Références

• Ingénierie du transformateur électrique: conception et application par Le Berlingeri
• Ingénierie du transformateur: conception, technologie et diagnostic par GC Swarup
