Quels sont les relais de protection utilisés pour un transformateur de type sec de 750 kVa?

Salut! En tant que fournisseur de transformateurs de type sec 750 KVA, on me pose souvent des questions sur les relais de protection utilisés avec ces mauvais garçons. Donc, je pensais que je prendrais quelques minutes pour le décomposer pour vous.

Tout d'abord, parlons de ce qu'est un transformateur de type sec 750 KVA. C'est un équipement assez lourd qui est utilisé pour transférer l'énergie électrique entre les circuits. Contrairement aux transformateurs remplis d'huile, les transformateurs de type sec utilisent de l'air ou un matériau isolant solide, ce qui les rend plus sûrs et plus adaptés à une utilisation à l'intérieur. Ils se trouvent couramment dans les bâtiments commerciaux, les hôpitaux et les installations industrielles.

Maintenant, pourquoi avons-nous besoin de relais de protection pour ces transformateurs? Eh bien, les transformateurs sont des composants coûteux et cruciaux dans un système électrique. Tout défaut ou condition anormale peut entraîner des dommages, des temps d'arrêt et des réparations potentiellement coûteuses. Les relais de protection agissent en tant que gardiens du transformateur, surveillant constamment son fonctionnement et prenant des mesures lorsque quelque chose ne va pas.

Over - Relais de protection actuels

L'un des types de relais de protection les plus courants utilisés avec des transformateurs de type sec 750 KVA est le relais de protection au courant. Ces relais sont conçus pour détecter lorsque le courant circulant dans le transformateur dépasse une limite prédéfinie. Il existe deux types principaux: les relais de courant instantanés et les relais de temps - Temps - Relais actuels.

Instantané sur - Les relais actuels sont comme les sprinters du monde du relais. Ils réagissent très rapidement, généralement dans une fraction de seconde, lorsqu'ils détectent un grand courant. Ceci est utile pour protéger contre les circuits courts, ce qui peut provoquer une augmentation massive du courant. Temps - retardé sur - Les relais actuels, en revanche, donnent un peu de latitude. Ils attendent une certaine période de temps avant de trébucher, ce qui aide à éviter les déclenchement inutiles pendant les courants transitoires normaux - comme ceux qui se produisent lorsqu'un grand moteur démarre.

Relais de protection contre la tension et sous-tension

Les relais de protection contre la tension et sous-tension sont également essentiels. Une condition de tension excessive peut se produire en raison de coups de foudre, d'opérations de commutation ou de problèmes dans le réseau électrique. Si la tension devient trop élevée, elle peut endommager l'isolation des enroulements du transformateur, conduisant à une défaillance prématurée. Les relais de protection contre la tension surveillent la tension et déclenchent le disjoncteur si la tension dépasse un niveau sûr.

Inversement, sous la tension peut également causer des problèmes. Les moteurs peuvent ne pas fonctionner correctement et certains équipements électriques peuvent mal fonctionner. Les relais de protection sous tension détectent quand la tension tombe en dessous d'un seuil défini et prenez les mesures appropriées pour protéger le transformateur et l'équipement connecté.

Relais de protection différentielle

Les relais de protection différentielle sont un peu plus sophistiqués. Ils travaillent en comparant le courant entrant et sortant du transformateur. Dans des conditions normales, le courant entrant doit être égal à la sortie du courant. Mais s'il y a un défaut à l'intérieur du transformateur, comme un court-circuit dans les enroulements, l'équilibre actuel sera perturbé. Les relais de protection différentielle peuvent détecter rapidement ce déséquilibre et déclencher le disjoncteur pour isoler le transformateur défectueux.

Relais de protection de la température

La température est un facteur critique pour les transformateurs de type sec. Une chaleur excessive peut dégrader l'isolation et réduire la durée de vie du transformateur. Des relais de protection de la température sont utilisés pour surveiller la température des enroulements du transformateur. Ils ont généralement des capteurs intégrés dans les enroulements pour mesurer la température avec précision. Si la température s'élève au-dessus d'un niveau sûr, le relais de protection de la température activera les ventilateurs de refroidissement ou déclenchera le disjoncteur pour éviter d'autres dommages.

Relais de protection des défauts de la terre

Les défauts de terre se produisent lorsqu'un conducteur électrique entre en contact avec le sol. Cela peut être dangereux car il peut provoquer des chocs électriques et des dommages à l'équipement. Les relais de protection des défauts du sol détectent la présence d'un défaut de terre en surveillant le courant qui traverse le chemin de la terre. Lorsqu'un défaut de sol est détecté, le relais déclenche le disjoncteur pour protéger le transformateur et les personnes qui le travaillent.

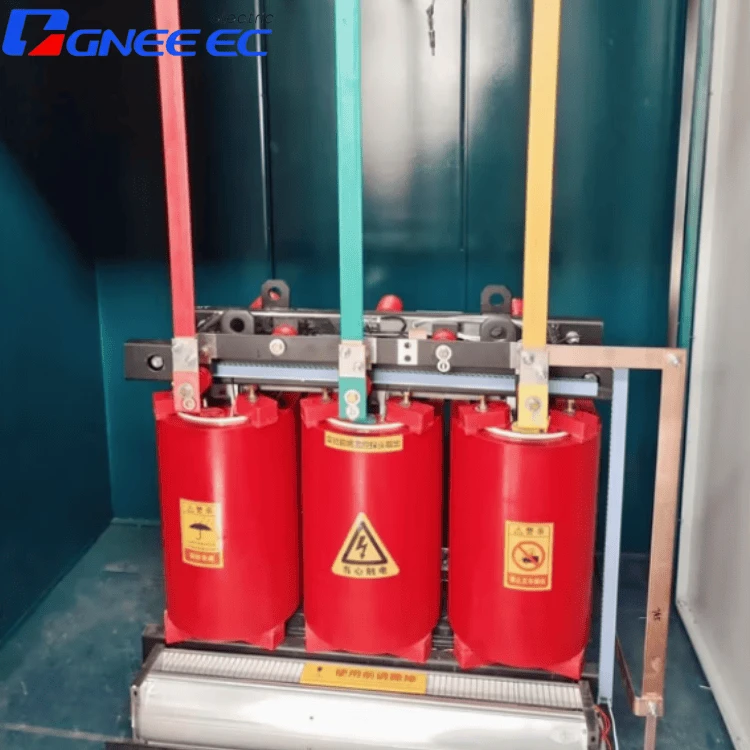

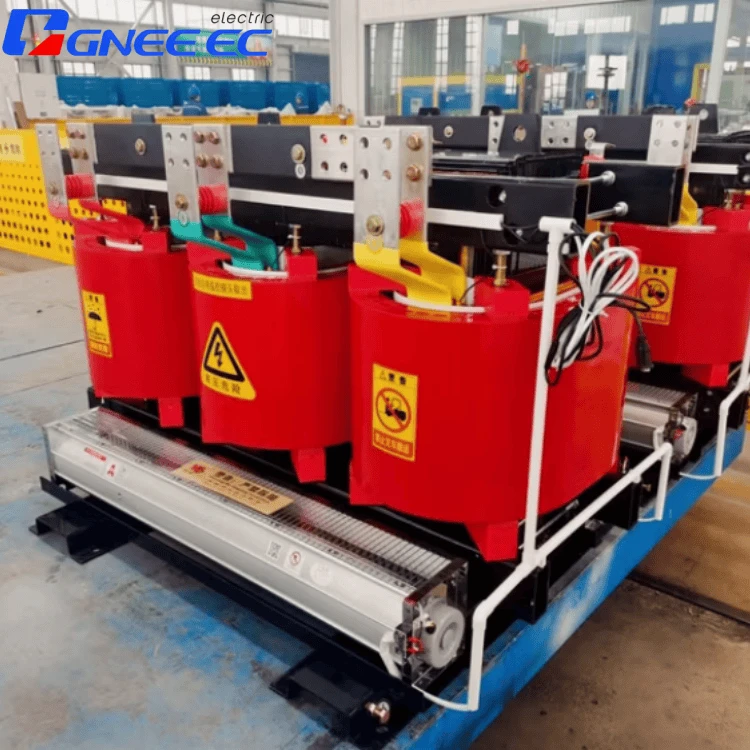

Si vous êtes sur le marché pour un transformateur de type sec de 750 kVa ou tout autre transformateur de type sec, nous vous avons couvert. Nous offrons également d'autres excellentes options comme leIsolation à résine 70kva Type Transformateur de puissance de typeet le50KVA10KV Epoxy Resin Cast Dry - Type Transformateur. Et si vous avez besoin d'une plus grande capacité, notreFournisseur de transformateur de distribution de type Dry Type Dry Type de type époxy à 500 kVa 500 kVApeut répondre à vos besoins.

Nous comprenons que le choix des bons relais de protection pour votre transformateur peut être un peu déroutant. C'est pourquoi notre équipe d'experts est là pour vous aider. Nous pouvons vous fournir toutes les informations dont vous avez besoin et recommander la meilleure configuration de relais de protection pour votre application spécifique. Que vous soyez un entrepreneur en électricité, un gestionnaire des installations ou un ingénieur, nous sommes prêts à vous aider.

Si vous êtes intéressé à en savoir plus ou à discuter d'un achat potentiel, n'hésitez pas à tendre la main. Nous sommes plus qu'heureux de discuter et de voir comment nous pouvons travailler ensemble pour répondre à vos besoins électriques.

Références

• Systèmes d'alimentation électrique: conception et analyse par Turan Gonen
• Relais de protection: principes et applications par Edmund O. Schweitzer III
