Quelles sont les caractéristiques du courant de charge NO d'un transformateur en alliage amorphe?

En tant que fournisseur de transformateurs en alliage amorphe, j'ai eu le privilège d'assister à l'impact transformateur que ces appareils innovants ont sur l'industrie électrique. L'un des aspects clés qui distingue les transformateurs en alliage amorphe en dehors de leurs homologues conventionnels est leurs caractéristiques de courant de charge. Dans ce blog, nous nous plongerons dans les détails de ce qui rend le courant de charge d'un transformateur en alliage amorphe unique.

Comprendre non - Courant de charge

Avant d'explorer les caractéristiques spécifiques du courant de charge NO - dans les transformateurs en alliage amorphe, comprenons d'abord ce qu'est le courant de charge. Dans un transformateur, le courant de charge NO est le courant qui traverse l'enroulement primaire lorsque l'enroulement secondaire est ouvert - circuit, c'est-à-dire qu'il n'y a pas de charge connectée au côté secondaire. Ce courant est composé de deux composants principaux: le courant de magnétisation et le courant de perte de base.

Le courant de magnétisation est responsable de la création du champ magnétique dans le noyau du transformateur. Il est en retard sur la tension appliquée d'environ 90 degrés et est utilisée pour surmonter la réticence du circuit magnétique. Le courant de perte de noyau, en revanche, est en phase avec la tension appliquée et est associé aux pertes de puissance dans le noyau, principalement en raison de l'hystérésis et des pertes de courant de Foucault.

Courant de magnétisation faible

L'une des caractéristiques les plus importantes du courant de charge NO dans un transformateur en alliage amorphe est son courant de magnétisation faible. Les alliages amorphes ont une perméabilité magnétique très élevée par rapport aux noyaux en acier silicium traditionnels utilisés dans les transformateurs conventionnels. La perméabilité magnétique est une mesure de la facilité avec laquelle un matériau peut être magnétisé. Une perméabilité magnétique élevée signifie que moins de force de magnétisation est nécessaire pour établir un flux magnétique donné dans le noyau.

Dans un transformateur en alliage amorphe, les domaines magnétiques de l'alliage amorphe peuvent être facilement alignés avec le champ magnétique appliqué. En conséquence, le courant de magnétisation nécessaire pour créer le flux magnétique nécessaire dans le noyau est considérablement réduit. Ce courant de magnétisation faible est un avantage majeur car il entraîne une consommation d'énergie réactive plus faible. La puissance réactive est la puissance qui oscille entre la source et la charge sans faire de travail utile, et la réduisant peut améliorer le facteur de puissance global du système électrique.

Pertes de base réduites

Une autre caractéristique cruciale est la réduction des pertes de noyau, qui affectent directement le composant de perte de noyau du courant de charge NO. Les alliages amorphes ont des structures atomiques uniques qui entraînent une hystérésis plus faible et des pertes de courant de Foucault par rapport à l'acier de silicium.

La perte d'hystérésis se produit lorsque les domaines magnétiques dans le matériau central sont inversés à plusieurs reprises car le champ magnétique alternatif change la direction. L'énergie requise pour inverser ces domaines magnétiques est dissipée sous forme de chaleur, entraînant une perte de puissance. Les alliages amorphes ont une boucle d'hystérésis très étroite, ce qui signifie que moins d'énergie est gaspillée pour inverser les domaines magnétiques pendant chaque cycle du courant alternatif.

Les pertes de courant de Foucault sont causées par les courants circulants induits dans le noyau en raison du champ magnétique changeant. Ces courants circulent dans des plans perpendiculaires au champ magnétique et entraînent un chauffage résistif du noyau. Les alliages amorphes ont une résistivité électrique élevée, ce qui restreint l'écoulement des courants de Foucault. Cette résistivité élevée, combinée à la structure de type ruban mince - des noyaux en alliage amorphe, réduit encore les pertes de courant de Foucault.

La combinaison d'une faible hystérésis et de pertes de courant de Foucault signifie que le composant de courant de perte de base du courant de charge NO est beaucoup plus faible dans un transformateur en alliage amorphe. Cela réduit non seulement la consommation globale de puissance de la charge globale, mais entraîne également moins de génération de chaleur dans le noyau, ce qui peut prolonger la durée de vie du transformateur.

Stabilité de la température

Le courant de charge NO - d'un transformateur en alliage amorphe présente également une bonne stabilité de la température. Les propriétés magnétiques des alliages amorphes sont relativement insensibles aux changements de température dans une certaine plage. Contrairement à certains matériaux de base traditionnels, les caractéristiques de l'aimantation des alliages amorphes ne se dégradent pas de manière significative avec l'augmentation de la température.

À mesure que la température d'un noyau de transformateur augmente, les propriétés magnétiques du matériau du noyau peuvent changer, ce qui peut entraîner une augmentation du courant de charge NO. Cependant, dans les transformateurs en alliage amorphe, la faible sensibilité des propriétés magnétiques à la température signifie que le courant de charge NO reste relativement stable même à des températures de fonctionnement variables. Cette stabilité de la température est importante pour maintenir l'efficacité et les performances du transformateur sur une large gamme de conditions environnementales.

Dépendance à la fréquence

Le courant de charge NO - d'un transformateur en alliage amorphe montre une certaine dépendance en fréquence. Généralement, à mesure que la fréquence de la tension appliquée augmente, les pertes de noyau ont tendance à augmenter. Cependant, le taux d'augmentation des pertes de noyau avec fréquence est plus faible dans les transformateurs en alliage amorphe par rapport aux transformateurs conventionnels.

Cette dépendance en fréquence est liée à l'hystérésis et aux pertes de courant de Foucault. À des fréquences plus élevées, les domaines magnétiques dans le matériau central sont inversés plus fréquemment, ce qui augmente la perte d'hystérésis. De plus, les pertes de courant de Foucault augmentent également à mesure que la fréquence augmente en raison du taux de variation plus élevé du champ magnétique. Mais en raison des propriétés uniques des alliages amorphes, tels que leur résistivité élevée et leur boucle d'hystérésis étroite, l'augmentation des pertes de base et donc le courant de charge NO avec fréquence est moins prononcé.

Applications et avantages

Les caractéristiques uniques du courant de charge NO - dans les transformateurs en alliage amorphe les rendent adaptés à une large gamme d'applications. Dans les réseaux de distribution, où les transformateurs fonctionnent souvent à des conditions de charge ou de charge de charge ou de lumière pour une partie significative du temps, les transformateurs en alliage amorphe peuvent réduire considérablement les pertes de puissance globales. Cela conduit à des économies d'énergie et à une baisse des factures d'électricité pour les services publics et les utilisateurs finaux.

Dans les applications industrielles, où la qualité et l'efficacité de l'énergie sont cruciales, le faible courant de charge et les pertes de noyau réduites de transformateurs en alliage amorphe peuvent améliorer le facteur de puissance et réduire la consommation globale d'énergie du système électrique. Ils sont également idéaux pour une utilisation dans des zones avec une alimentation électrique limitée ou où la conservation de l'énergie est une priorité.

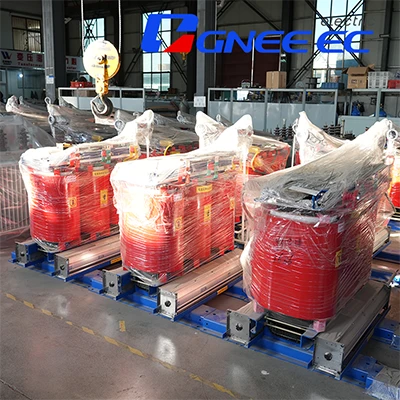

Si vous recherchez des transformateurs à haute efficacité pour votre application spécifique, notre entreprise propose une large gamme deTransformateur de distribution amorphe,Transformateur de noyau en acier amorphe, etTransformateur amorpheProduits. Nos transformateurs sont conçus pour tirer pleinement parti des caractéristiques uniques des alliages amorphes, vous offrant des solutions fiables et efficaces.

Si vous êtes intéressé à en savoir plus sur nos produits ou à avoir des exigences spécifiques, nous vous invitons à nous contacter pour une discussion sur les achats. Notre équipe d'experts se fera un plaisir de vous aider à trouver le bon transformateur pour vos besoins.

Références

1. "Métaux amorphes dans les transformateurs de puissance" par l'IEEE Power and Energy Society.
2. "Avancées dans les transformateurs en alliage amorphe" dans le Journal of Electrical Engineering.
3. Rapports techniques des principaux fabricants de transformateurs en alliage amorphe.
