Quelles sont les caractéristiques du courant d'excitation d'un transformateur en alliage amorphe?

Salut! En tant que fournisseur de transformateurs en alliage amorphe, j'ai eu la chance de creuser profondément dans ces équipements incroyables. L'un des aspects les plus intéressants est le courant d'excitation d'un transformateur en alliage amorphe. Examinons de plus près ses caractéristiques.

Tout d'abord, qu'est-ce que le courant d'excitation? Eh bien, lorsque vous allumez un transformateur, une petite quantité de courant est nécessaire pour créer le champ magnétique dans le noyau. C'est le courant d'excitation. C'est comme la clé qui démarre le moteur du transformateur, lui permettant de transférer l'énergie électrique d'un circuit à un autre.

L'une des caractéristiques les plus notables du courant d'excitation dans un transformateur en alliage amorphe est sa faible valeur. Les matériaux en alliage amorphe ont une coercivité extrêmement faible et une perméabilité magnétique élevée. La coercivité est la quantité de champ magnétique nécessaire pour réduire la magnétisation du matériau à zéro. Avec une faible coercivité, le noyau en alliage amorphe peut être facilement magnétisé et démagnétisé. Cela signifie que moins d'énergie est gaspillée dans le processus de création et de modification du champ magnétique, résultant en un courant d'excitation significativement plus faible par rapport aux transformateurs traditionnels en silicium en acier.

Par exemple, dans un transformateur de noyau en silicium en silicium, le courant d'excitation peut être d'environ 2 à 5% du courant nominal. Mais dans unTransformateur de métal amorphe, cette valeur peut chuter à 0,1 à 0,5% du courant nominal. C'est une énorme différence! C'est comme la différence entre une vieille voiture à gaz et un véhicule hybride super efficace. Le courant d'excitation inférieur signifie moins de perte de puissance dans le transformateur pendant les conditions de charge.

Une autre caractéristique est sa non-linéarité. Le courant d'excitation dans un transformateur en alliage amorphe n'est pas une fonction linéaire simple de la tension appliquée. En raison des propriétés magnétiques uniques des alliages amorphes, la relation entre la densité de flux magnétique et la force du champ magnétique est non linéaire. Lorsque la tension appliquée augmente, le courant d'excitation n'augmente pas proportionnellement. À basse tension, l'augmentation du courant d'excitation est relativement faible. Mais à mesure que la tension s'approche du point de saturation du noyau en alliage amorphe, le courant d'excitation commence à augmenter rapidement.

Cette non-linéarité peut avoir à la fois des avantages et des défis. D'une part, il permet au transformateur de fonctionner efficacement sur une large gamme de tensions. Il peut gérer de petites fluctuations dans la tension d'entrée sans une forte augmentation de la perte de puissance. D'un autre côté, il nécessite des mécanismes de conception et de protection minutieux dans le système électrique. Si la tension est accidentellement poussée trop élevée et que le noyau sature, la forte augmentation du courant d'excitation peut provoquer une surchauffe et des dommages potentiels au transformateur.

La forme d'onde du courant d'excitation dans un transformateur en alliage amorphe est également très différente de celle d'un transformateur traditionnel. Dans un transformateur de noyau en silicium en acier, la forme d'onde de courant d'excitation est généralement une onde sinusoïdale déformée avec une quantité importante d'harmoniques. Cependant, dans un transformateur en alliage amorphe, la forme d'onde est plus proche d'une onde sinusoïdale pure avec moins d'harmoniques. En effet, les propriétés à faible perte et à perméabilité élevée du noyau en alliage amorphe entraînent un champ magnétique plus stable.

Les harmoniques réduites dans le courant d'excitation sont bénéfiques pour la qualité globale de puissance du système électrique. Les harmoniques peuvent causer des problèmes tels que la surchauffe dans l'équipement électrique, l'interférence avec les systèmes de communication et la mesure inexacte. En ayant une forme d'onde de courant d'excitation plus propre, unTransformateur de puissance de noyau en alliage amorpheAide à améliorer la qualité et la fiabilité de l'énergie du réseau électrique.

La réponse en fréquence du courant d'excitation est une autre caractéristique importante. Les transformateurs en alliage amorphe sont conçus pour fonctionner à une fréquence spécifique, généralement à 50 Hz ou 60 Hz, qui sont les fréquences standard dans la plupart des systèmes d'alimentation du monde. Le courant d'excitation est optimisé pour ces fréquences. Si la fréquence s'écarte de la valeur conçue, les propriétés magnétiques du noyau en alliage amorphe changeront et le courant d'excitation peut augmenter.

Par exemple, si la fréquence chute en dessous de la valeur nominale, la densité de flux magnétique dans le noyau augmentera pour la même tension appliquée. Cela peut entraîner une augmentation du courant d'excitation et potentiellement provoquer la sature du noyau. Par conséquent, il est crucial de garantir que le transformateur fonctionne dans la plage de fréquences spécifiée pour maintenir sa perte faible et ses performances efficaces.

La température a également un impact sur le courant d'excitation d'un transformateur en alliage amorphe. À mesure que la température augmente, les propriétés magnétiques du changement de noyau en alliage amorphe. Généralement, une augmentation de la température peut entraîner une légère augmentation du courant d'excitation. Cependant, par rapport aux transformateurs du noyau en silicium, les transformateurs en alliage amorphe sont plus stables en termes de changements liés à la température dans le courant d'excitation.

Les matériaux en alliage amorphe ont un coefficient de température relativement basse. Cela signifie que leurs propriétés magnétiques ne changent pas de manière significative avec les variations de température. En conséquence, le courant d'excitation d'un transformateur en alliage amorphe reste relativement stable sur une large gamme de températures de fonctionnement, ce qui est un grand avantage dans différentes conditions environnementales.

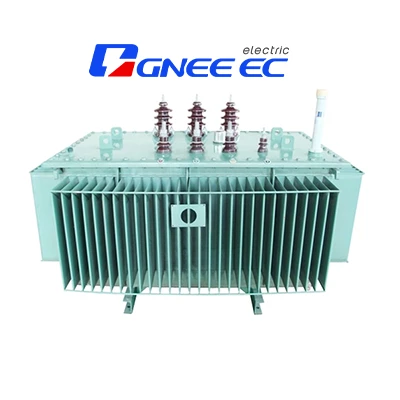

Maintenant, parlons de la façon dont ces caractéristiques profitent aux utilisateurs. Le courant d'excitation faible et la perte de puissance réduite au cours des conditions de charge non de charge signifient des économies d'énergie significatives. En fonctionnement à long terme, cela peut se traduire par des factures d'électricité plus faibles pour les consommateurs. Pour les systèmes de distribution d'énergie à grande échelle, les économies d'énergie cumulatives de l'utilisationS (b) Transformers en alliage amorphe de la série H15 - Mpeut être substantiel.

La qualité de puissance améliorée due à la forme d'onde de courant d'excitation plus propre réduit également le risque de dommages et de dysfonctionnements de l'équipement dans le système électrique. Il aide à assurer le fonctionnement en douceur des dispositifs électroniques sensibles et des équipements industriels.

Si vous êtes sur le marché pour un transformateur à forte efficacité et à perte à faible perte, nos transformateurs en alliage amorphe sont un excellent choix. Les caractéristiques uniques du courant d'excitation dans nos transformateurs les font se démarquer de la concurrence. Que vous soyez un propriétaire d'une petite entreprise qui cherche à réduire les coûts d'électricité ou une grande entreprise de services publics visant à améliorer la fiabilité de votre réseau électrique, nos produits peuvent répondre à vos besoins.

Si vous souhaitez en savoir plus sur nos transformateurs en alliage amorphe ou si vous souhaitez discuter d'un achat potentiel, n'hésitez pas à tendre la main. Nous sommes toujours là pour répondre à vos questions et vous aider à trouver le bon transformateur pour vos exigences spécifiques.

Références

• "Power Transformateur Engineering: Conception, technologie et applications" par JC DAS
• Documents techniques sur les matériaux en alliage amorphe et leurs applications dans les transformateurs publiés par les institutions de recherche de l'industrie.
