Comment vérifier le niveau d'huile dans un transformateur de puissance triphasé immergé dans l'huile ?

En tant que fournisseur de transformateurs de puissance triphasés, je comprends l'importance d'un bon entretien de ces appareils électriques cruciaux. L'une des tâches de maintenance clés consiste à vérifier le niveau d'huile dans un transformateur de puissance triphasé immergé dans l'huile. Dans ce blog, je vais vous guider étape par étape tout au long du processus.

Pourquoi est-il important de vérifier le niveau d’huile ?

Les transformateurs de puissance triphasés immergés dans l'huile utilisent de l'huile pour l'isolation et le refroidissement. L'huile aide à prévenir les arcs électriques entre les enroulements du transformateur et à dissiper la chaleur générée pendant le fonctionnement. Un niveau d’huile inapproprié peut entraîner plusieurs problèmes. Si le niveau d'huile est trop bas, cela peut exposer les enroulements, augmentant ainsi le risque de panne électrique et de surchauffe. D'un autre côté, un niveau d'huile trop élevé peut provoquer un déversement d'huile lorsque le transformateur chauffe, entraînant une contamination de l'environnement et des risques potentiels pour la sécurité.

Préparatifs de pré-vérification

Avant de commencer à vérifier le niveau d'huile, vous devez prendre quelques précautions de sécurité. Tout d’abord, assurez-vous que le transformateur est hors tension. Ceci est essentiel pour éviter tout risque de choc électrique. Portez un équipement de protection individuelle (EPI) approprié, notamment des lunettes de sécurité, des gants et un casque de sécurité. Rassemblez également les outils nécessaires, comme une lampe de poche et un chiffon propre.

Localisation de l'indicateur de niveau d'huile

La plupart des transformateurs de puissance triphasés immergés dans l'huile sont équipés d'un indicateur de niveau d'huile. Cet indicateur peut être un voyant ou une jauge de type flotteur. Le voyant est une fenêtre transparente située sur le côté de la cuve du transformateur, vous permettant d'observer directement le niveau d'huile. La jauge à flotteur, quant à elle, a un flotteur qui monte et descend avec le niveau d'huile, et un pointeur à l'extérieur du réservoir indique le niveau correspondant.

Vérification du niveau d'huile

Utiliser un voyant

Si votre transformateur est équipé d'un voyant, suivez ces étapes :

1. Nettoyez le voyant avec un chiffon propre pour garantir une vision claire. La saleté et la crasse sur la vitre peuvent rendre difficile la détermination précise du niveau d'huile.
2. Utilisez une lampe de poche pour éclairer le voyant, en particulier dans des conditions de faible luminosité.
3. Observez le niveau d'huile. Il y a généralement des marques sur le voyant indiquant les niveaux d'huile minimum et maximum. Le niveau d'huile doit se situer entre ces deux repères. Si le niveau d'huile est inférieur au repère minimum, cela indique un problème potentiel, tel qu'une fuite d'huile. S'il est supérieur au repère maximum, cela peut être dû à un remplissage excessif ou à un problème d'expansion lié à la température.

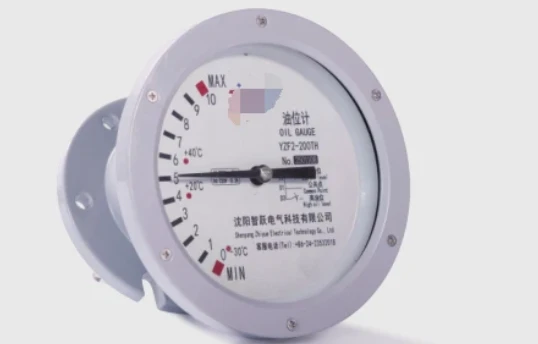

Utilisation d'une jauge de type flotteur

Pour une jauge à flotteur :

1. Vérifiez la position du pointeur sur la jauge. Le pointeur doit indiquer un niveau dans la plage de fonctionnement normale.
2. Si l’aiguille ne bouge pas librement ou semble coincée, cela peut être le signe d’un problème mécanique avec la jauge. Dans ce cas, une inspection plus approfondie ou le remplacement de la jauge peut être nécessaire.

3.

4.

5.

Vérifications supplémentaires

En plus de vérifier le niveau d'huile, il est également important d'inspecter l'huile pour déceler tout signe de contamination ou de dégradation. Recherchez une décoloration, un trouble ou la présence de débris dans l’huile. Si l’huile semble sale ou dégage une odeur inhabituelle, il faudra peut-être la prélever et l’analyser en laboratoire pour déterminer son état.

Que faire si le niveau d'huile est incorrect

Niveau d'huile bas

Si le niveau d'huile est bas, vérifiez d'abord tout signe visible de fuite d'huile, tel que des taches d'huile autour du réservoir du transformateur ou sur le sol en dessous. Si une fuite est détectée, elle doit être réparée dans les plus brefs délais. Une fois la fuite réparée, vous pouvez ajouter de l'huile dans le transformateur. Utilisez uniquement le type d’huile recommandé par le fabricant du transformateur. Il est important d'ajouter l'huile lentement et soigneusement, et de vérifier à nouveau le niveau d'huile après chaque ajout pour éviter un remplissage excessif.

Niveau d'huile élevé

Si le niveau d'huile est élevé, cela peut être dû à un remplissage excessif ou à une dilatation liée à la température. Si cela est dû à un remplissage excessif, vous pouvez soigneusement vidanger un peu d'huile jusqu'à ce que le niveau soit dans la plage normale. Toutefois, si le niveau élevé est dû à une dilatation de la température, vous devez surveiller la situation de près. À mesure que le transformateur refroidit, le niveau d'huile devrait revenir à la normale.
