Comment analyser le mode de défaillance des transformateurs secs?

Salut! En tant que fournisseur de transformateurs secs, j'ai vu ma juste part d'échecs. Dans ce blog, je partagerai quelques informations sur la façon d'analyser le mode de défaillance des transformateurs secs.

Comprendre les transformateurs secs

Tout d'abord, passons rapidement en revue ce que sont les transformateurs secs. Transformers secs, comme leTransformateur de puissance de type sec, sont des dispositifs électriques qui transfèrent l'énergie électrique entre les circuits par induction électromagnétique. Ils sont différents des transformateurs remplis d'huile car ils utilisent de l'air ou un matériau isolant solide, comme la résine coulée, pour l'isolation. Cela les rend plus sûrs, plus respectueux de l'environnement et adaptés à une utilisation à l'intérieur.

Pourquoi l'analyse des modes de défaillance est crucial

L'analyse du mode de défaillance des transformateurs secs est super importante. D'une part, cela aide à prévenir les échecs futurs. En comprenant ce qui a mal tourné, nous pouvons prendre des mesures pour corriger la cause profonde et éviter des problèmes similaires à l'avenir. Cela aide également à réduire les temps d'arrêt. Lorsqu'un transformateur échoue, il peut perturber l'alimentation électrique, ce qui peut être coûteux pour les entreprises. En identifiant rapidement le mode de défaillance, nous pouvons faire reculer le transformateur le plus tôt possible.

Modes de défaillance communs des transformateurs secs

Échec de l'isolation

L'isolation est un élément clé des transformateurs secs. Au fil du temps, l'isolation peut se dégrader en raison de divers facteurs. Une cause courante est la contrainte thermique. Si le transformateur fonctionne à des températures élevées pendant des périodes prolongées, le matériau d'isolation peut commencer à se décomposer. Cela peut entraîner des décharges partielles, ce qui peut encore endommager l'isolation.

Un autre facteur est la pénétration d'humidité. Même si les transformateurs secs sont conçus pour être d'humidité - résistants, s'il y a une fissure dans l'enceinte ou un problème avec le scellement, l'humidité peut entrer. L'humidité peut réduire la résistance à l'isolation et augmenter le risque de dégradation électrique.

Surchauffe

La surchauffe est un autre mode de défaillance majeur. Il peut être causé par la surcharge. Si le transformateur est invité à transporter plus de courant que sa capacité nominale, il générera plus de chaleur. Cela peut également se produire s'il y a des problèmes avec le système de refroidissement. Par exemple, si les conduits de ventilation sont bloqués, la chaleur ne peut pas se dissiper correctement.

La surchauffe peut faire vieillir l'isolation plus rapidement et, dans les cas graves, il peut même conduire à un court-circuit. LeTransformateur de puissance à trois phases 2500KVA Resin à sec -est conçu pour gérer une certaine charge et dépasser cela peut entraîner des problèmes de surchauffe.

Dommages mécaniques

Des dommages mécaniques peuvent survenir pendant le transport, l'installation ou le fonctionnement normal. Les vibrations peuvent provoquer des connexions lâches, ce qui peut entraîner des arcs et des dommages supplémentaires. Les impacts physiques, tels qu'une collision pendant le transport, peuvent également endommager les composants internes du transformateur.

Étapes pour analyser les modes de défaillance

Inspection visuelle

La première étape de l'analyse d'un échec consiste à effectuer une inspection visuelle. Recherchez tous les signes évidents de dommages, tels que les fissures dans l'isolation, les marques brûlées ou les connexions lâches. Vérifiez l'enceinte pour tous les signes d'entrée d'humidité, comme les taches d'eau ou la rouille.

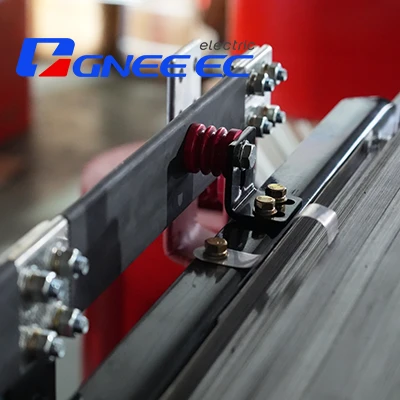

PourTransformers de distribution de résine coulée, une inspection visuelle peut vous donner une bonne idée de l'état global du transformateur. Vous pouvez également rechercher tous les signes de surchauffe, comme la décoloration de la résine.

Tests électriques

Les tests électriques sont cruciaux pour identifier les problèmes qui peuvent ne pas être visibles. Les tests de résistance à l'isolation peuvent aider à déterminer l'état de l'isolation. Une faible valeur de résistance à l'isolation peut indiquer une entrée d'humidité ou une dégradation de l'isolation.

Les tests de décharge partielle sont un autre test important. Il peut détecter de petits décharges électriques dans l'isolation, ce qui peut être un signe précoce de défaillance de l'isolation.

Analyse thermique

L'analyse thermique peut aider à identifier les problèmes de surchauffe. La thermographie infrarouge est un excellent outil pour cela. Il peut détecter des points chauds sur le transformateur, ce qui peut indiquer des problèmes avec la charge, le système de refroidissement ou les connexions internes.

Analyse des données

Si le transformateur dispose d'un système de surveillance, analysez les données historiques. Recherchez des tendances de température, de charge et d'autres paramètres. Cela peut vous aider à identifier si l'échec était dû à un problème à long terme, comme la surcharge chronique.

Mesures préventives

Une fois que vous avez analysé le mode de défaillance, il est important de prendre des mesures préventives. Pour une défaillance de l'isolation, assurez-vous que le transformateur est installé dans un environnement approprié avec une ventilation et une protection appropriées contre l'humidité. Vérifiez régulièrement la résistance à l'isolation et effectuez des tests de décharge partielle.

Pour éviter la surchauffe, assurez-vous que le transformateur n'est pas surchargé. Installez un système de refroidissement approprié et nettoyez régulièrement les conduits de ventilation.

Pour les dommages mécaniques, gérez le transformateur avec soin pendant le transport et l'installation. Utilisez des matériaux de vibration - d'amortissement pour réduire l'impact des vibrations.

Conclusion

L'analyse du mode de défaillance des transformateurs secs est un processus complexe mais important. En suivant les étapes décrites ci-dessus, vous pouvez rapidement identifier la cause profonde de l'échec et prendre des mesures pour éviter les problèmes futurs.

Si vous êtes sur le marché des transformateurs secs ou si vous avez besoin d'aide pour l'analyse de l'échec des transformateurs, n'hésitez pas à tendre la main. Nous sommes ici pour vous fournir des produits de haute qualité et des conseils d'experts. Travaillons ensemble pour assurer le fonctionnement fiable de vos systèmes électriques.

Références

• "Transformers de puissance électrique: théorie et design" par John J. McPartland
• "Transformer Engineering: conception, technologie et diagnostic" par GK Dubey
