Comment la durée de défaut - affecte-t-elle un transformateur monté sur le poteau?

En tant que fournisseur chevronné de transformateurs montés à poteau, j'ai été témoin de première main le rôle central que ces transformateurs jouent dans notre infrastructure électrique. L'un des facteurs les plus critiques qui peut avoir un impact significatif sur les performances et la longévité d'un transformateur monté sur le poteau est la durée de défaut. Dans ce blog, je vais me plonger dans la façon dont la faute - la durée affecte un transformateur monté sur le poteau, en s'appuyant à la fois sur les connaissances de l'industrie et l'expérience pratique.

Comprendre les transformateurs montés sur le poteau

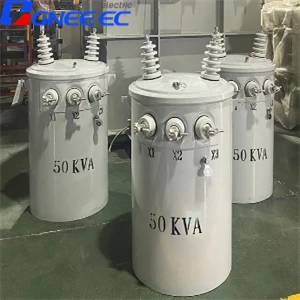

Avant d'explorer l'impact de la défaillance - durée, comprenons brièvement ce que sont les transformateurs montés sur le pôle. Ces transformateurs sont généralement installés sur les poteaux utilitaires et sont utilisés pour démissionner de l'électricité à haute tension de la réseau électrique à une tension inférieure adaptée à une utilisation commerciale résidentielle et petite. Ils viennent en différents types, commeTransformateur de distribution monté sur le poteau,Transformateur de distribution de puissance montumée monophasé, etTransformateur monophasé monté.

Les bases de la défaillance - durée

Fauteur - La durée fait référence à la durée d'une condition de défaut persiste dans un système électrique. Les défauts peuvent se produire pour diverses raisons, notamment des coups de foudre, un contact animal, des circuits courts et des défaillances de l'équipement. Lorsqu'un défaut se produit, il peut entraîner des courants électriques anormaux qui traversent le transformateur. La durée de ce flux de courant anormal est ce que nous appelons la durée du défaut.

Impact sur les enroulements du transformateur

L'un des impacts les plus importants de la défaut - la durée est sur les enroulements du transformateur. Pendant un défaut, le courant excessif peut générer une grande quantité de chaleur. Si le défaut - la durée est court, les enroulements peuvent être capables de résister à l'augmentation temporaire de la chaleur sans dommages significatifs. Cependant, à mesure que le défaut - la durée augmente, l'accumulation de chaleur devient plus grave.

L'isolation sur les enroulements du transformateur est particulièrement vulnérable à la chaleur. Une exposition prolongée à des températures élevées peut entraîner la dégradation de l'isolation, conduisant à des circuits courts dans les enroulements. Cela réduit non seulement l'efficacité du transformateur, mais peut également entraîner une défaillance complète. Par exemple, si un défaut dure plusieurs minutes, l'isolation peut commencer à se décomposer, provoquant un court-circuit entre les virages adjacents de l'enroulement. Cela peut entraîner une diminution de la tension de sortie du transformateur et une augmentation du tirage au courant du courant, exacerbant davantage le problème.

Effets sur le cœur

Le noyau du transformateur est un autre composant qui peut être affecté par la durée du défaut. Le noyau est fait de feuilles en acier laminées, qui sont conçues pour minimiser les pertes de courant de Foucault. Pendant une faute, les champs magnétiques anormaux générés par le courant excessif peuvent provoquer une contrainte supplémentaire sur le noyau.

Si le défaut - la durée est court, le noyau ne peut ressentir que une contrainte mécanique mineure. Cependant, avec une durée de défaut plus longue, la contrainte continue peut provoquer le décalage des laminations ou d'être endommagées. Cela peut augmenter les pertes de courant de Foucault dans le noyau, conduisant à des températures de fonctionnement plus élevées et à une efficacité réduite. Dans les cas graves, le noyau peut même se déformer physiquement, ce qui peut avoir un impact significatif sur les performances du transformateur.

Impact sur le système de refroidissement

Les transformateurs montés sur le poteau s'appuient sur un système de refroidissement pour dissiper la chaleur générée pendant le fonctionnement normal. Pendant un défaut, l'augmentation de la production de chaleur peut mettre une contrainte supplémentaire sur le système de refroidissement.

Un défaut de durée court ne peut pas causer de problèmes significatifs au système de refroidissement. Cependant, si le défaut dure longtemps, le système de refroidissement peut être dépassé. Par exemple, si un transformateur est conçu pour dissiper une certaine quantité de chaleur dans des conditions normales, un défaut prolongé peut générer plus de chaleur que le système de refroidissement ne peut en supporter. Cela peut entraîner une surchauffe du transformateur, ce qui peut accélérer la dégradation de l'isolation et d'autres composants.

Oil - Transformers remplis

De nombreux transformateurs montés à poteau sont remplis d'huile. L'huile sert à plusieurs fins, y compris l'isolation et le refroidissement. Pendant un défaut, les températures élevées peuvent provoquer la décomposition de l'huile.

Si le défaut - la durée est court, l'huile ne peut subir que des changements chimiques mineurs. Cependant, avec une durée de défaut plus longue, l'huile peut subir une décomposition plus importante. Cela peut conduire à la formation de gaz, tels que l'hydrogène et le méthane, qui peuvent s'accumuler dans le transformateur. La présence de ces gaz peut augmenter la pression à l'intérieur du transformateur, conduisant potentiellement à une explosion ou à une rupture.

Impact sur la durée de vie du transformateur

La durée de vie globale d'un transformateur monté sur le poteau est étroitement liée à la durée du défaut. Chaque fois qu'un transformateur subit une faute, il subit une certaine quantité de stress. Les défauts de durée courts peuvent ne provoquer que des dommages mineurs, mais une exposition répétée à des défauts à longue durée peut réduire considérablement la durée de vie du transformateur.

Un transformateur qui est fréquemment exposé à des défauts à longue durée peut devoir être remplacé beaucoup plus tôt que prévu. Cela entraîne non seulement des coûts supplémentaires pour la société de services publics, mais perturbe également l'alimentation des clients. Par exemple, un transformateur conçu pour durer 30 ans peut faire réduire sa durée de vie à 10 à 15 ans s'il est soumis à plusieurs défauts à longue durée.

Mesures de protection

Pour atténuer l'impact de la durée de défaut, plusieurs mesures de protection peuvent être mises en œuvre. L'une des mesures les plus courantes est l'utilisation de relais de protection. Ces relais sont conçus pour détecter des courants et des tensions anormaux et déclencher le disjoncteur pour isoler la section fausse du système. En interrompant rapidement le courant de défaut, le relais peut limiter la durée de défaut - et réduire les dommages au transformateur.

Une autre mesure de protection est l'installation de parasites. Ces dispositifs peuvent détourner les surtensions de tension élevée causées par des frappes de foudre ou d'autres événements transitoires, réduisant la probabilité d'une faille se produisant en premier lieu. De plus, la maintenance et la surveillance régulières du transformateur peuvent aider à détecter les premiers signes de dommages et à prévenir une détérioration supplémentaire.

Études de cas

Examinons quelques études de cas pour illustrer l'impact de la défaillance - durée. Dans un cas, un transformateur monté sur un poteau dans une zone rurale a été soumis à une frappe de foudre. Le relais de protection n'a pas fonctionné rapidement et la durée du défaut a duré environ 10 minutes. En conséquence, les enroulements du transformateur ont subi de graves dommages et l'isolation a été complètement détruite. Le transformateur a dû être remplacé immédiatement, provoquant une panne de courant pendant plusieurs heures.

Dans un autre cas, un transformateur dans une zone urbaine a connu un court-circuit en raison d'un contact animal. La durée de défaut n'était que quelques secondes car le relais de protection a trébuché rapidement. Le transformateur a été inspecté après l'incident et seuls des dommages mineurs ont été trouvés. Le transformateur a pu reprendre un fonctionnement normal après une courte période de maintenance.

Conclusion

En conclusion, la durée de défaut a un impact profond sur les performances, l'efficacité et la durée de vie des transformateurs montés sur le poteau. En tant que fournisseur de transformateurs montés sur le poteau, je comprends l'importance de minimiser la durée de défaut pour assurer le fonctionnement fiable de nos produits. En mettant en œuvre des mesures de protection appropriées et une maintenance régulière, nous pouvons réduire le risque de dommages causés par les défauts à longue durée.

Si vous êtes sur le marché pour des transformateurs montés à pôle de haute qualité ou si vous avez besoin de plus d'informations sur la façon de protéger vos transformateurs contre les défauts, je vous encourage à nous contacter. Nous avons une équipe d'experts qui peuvent vous fournir les meilleures solutions adaptées à vos besoins spécifiques. Travaillons ensemble pour assurer la fiabilité de votre infrastructure électrique.

Références

1. IEEE STD C57.12.28 - 2012, Exigences standard de l'IEEE pour les transformateurs de sous-station de distribution de pad - Dry - Type
2. ANSI / IEEE C57.109 - 2010, Guide IEEE pour charger des transformateurs minéraux - huile - Transformateurs immergés
3. Electric Power Research Institute (EPRI), "Transformers: Conception, opération et entretien"
