Comment un transformateur de distribution de pôle décompose-t-il la tension?

En tant que fournisseur de transformateurs de distribution de pôles, j'ai été témoin de première main le rôle crucial que ces appareils jouent dans notre infrastructure électrique. Aujourd'hui, je suis ravi de me plonger dans le monde fascinant de la façon dont un transformateur de distribution de pôle descende la tension.

Les bases d'un transformateur de distribution de pôle

Avant d'explorer le processus de tension - en baisse, comprenons ce qu'est un transformateur de distribution de pôle. Un transformateur de distribution de pôle, également connu sous le nom deTransformateur de distribution monté sur le poteau, est généralement monté sur des poteaux utilitaires dans les zones résidentielles, commerciales et industrielles. Sa fonction principale est de transformer l'électricité à haute tension du réseau électrique en une tension plus sûre et plus sûre adaptée aux utilisateurs finaux.

La structure d'un transformateur de distribution de poteau

Un transformateur de distribution de pôle se compose de plusieurs composants clés. Le noyau est généralement fait de feuilles en acier laminées. Ces laminations aident à réduire les pertes de courant de Foucault, qui sont des courants électriques indésirables induits dans le noyau. Enveloppés autour du noyau se trouvent deux ensembles de bobines: l'enroulement primaire et l'enroulement secondaire.

L'enroulement primaire est connecté au côté haute tension du réseau électrique. Le nombre de virages dans l'enroulement primaire est conçu en fonction du niveau de tension haute entrée. L'enroulement secondaire, en revanche, est connecté au côté basse tension qui fournit de l'énergie aux consommateurs. Le rapport du nombre de virages dans l'enroulement primaire ($ n_p $) au nombre de virages dans l'enroulement secondaire ($ n_s $) est un facteur critique pour déterminer le rapport de transformation de tension.

Le principe de l'induction électromagnétique

Le fonctionnement d'un transformateur de distribution de pôle est basé sur le principe de l'induction électromagnétique, découverte par Michael Faraday au 19e siècle. Lorsqu'un courant alternatif (AC) traverse l'enroulement primaire, il crée un champ magnétique changeant autour du noyau.

Selon la loi de Faraday sur l'induction électromagnétique, un champ magnétique changeant induit une force électromotive (EMF) dans un conducteur voisin. Dans le cas d'un transformateur, le champ magnétique changeant produit par l'enroulement primaire induit un FEM dans l'enroulement secondaire.

L'EMF induit dans l'enroulement secondaire ($ e_s $) et l'enroulement principal ($ e_p $) sont liés au nombre de virages dans chaque enroulement par la formule suivante:

$ \ frac {e_s} {e_p} = \ frac {n_s} {n_p} $

Cette formule est connue sous le nom d'équation du rapport transformateur. Si le nombre de virages dans l'enroulement secondaire est inférieur au nombre de virages dans l'enroulement primaire ($ n_s <n_p $), la tension secondaire ($ e_s $) sera inférieure à la tension primaire ($ e_p $), résultant en un transformateur étape.

Étape - Calcul de tension à la baisse

Prenons un exemple pratique pour illustrer comment un transformateur de distribution de pôle dépasse la tension. Supposons que la tension primaire $ e_p $ soit de 10 000 volts, et le nombre de virages dans l'enroulement primaire $ N_P $ est de 1000. Si le nombre de virages dans l'enroulement secondaire $ N_S $ est de 100, nous pouvons calculer la tension secondaire $ e_s $ $ en utilisant l'équation de rapport de virage.

$ \ frac {e_s} {10000} = \ frac {100} {1000} $

$ E_s = 1000 $ volts

Ainsi, dans cet exemple, le transformateur descend la tension de 10 000 volts à 1000 volts.

Différents types de transformateurs de distribution de poteau pour étape de tension - en bas

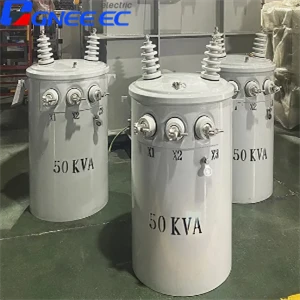

Nous offrons une variété de transformateurs de distribution de pôles pour répondre aux différentes exigences de la tension. Pour les applications à petite échelle, comme les maisons familiales uniques, notreTransformateur monté sur poteau de 50 kVaest un choix populaire. Il peut efficacement retirer la tension pour fournir une alimentation stable pour les appareils électroménagers.

Dans les zones industrielles et commerciales où une puissance de trois phases est requise, notreTransformateur monté sur le pôle à phaseest idéal. Les transformateurs à trois phases sont conçus pour gérer des charges plus grandes et peuvent démissionner de la puissance de tension élevée à trois phases à un niveau approprié pour l'équipement commercial et les machines.

Efficacité et pertes dans les transformateurs de distribution de pôles

Bien que les transformateurs de distribution de pôles soient très efficaces pour démissionner de la tension, ils ne sont pas efficaces à 100%. Il existe deux principaux types de pertes dans un transformateur: les pertes de cuivre et les pertes de base.

Les pertes de cuivre se produisent en raison de la résistance du fil de cuivre dans les enroulements. Lorsque le courant traverse les enroulements, une certaine énergie électrique est dissipée sous forme de chaleur selon la loi de Joule ($ p = i ^ {2} r $), où $ i $ est le courant et $ r $ est la résistance de l'enroulement.

Les pertes de base sont principalement composées de pertes d'hystérésis et de pertes de courant de Foucault. Les pertes d'hystérésis se produisent en raison de la magnétisation répétée et de la démagnétisation du matériau central. Les pertes de courant de Foucault, comme mentionné précédemment, sont causées par les courants induits dans le noyau.

Pour minimiser ces pertes, les transformateurs de distribution de pôles modernes sont conçus avec des matériaux de haute qualité et des techniques de fabrication avancées. Par exemple, l'utilisation d'acier laminé à faible perte pour le cuivre au cœur et à la conductivité élevée pour les enroulements peut considérablement améliorer l'efficacité du transformateur.

L'importance de la tension étape - en bas

L'étape - la baisse de la tension par les transformateurs de distribution de pôles est de la plus haute importance pour plusieurs raisons. Premièrement, l'électricité à haute tension est plus adaptée à la transmission à longue distance car elle réduit la perte de puissance pendant la transmission. Cependant, l'électricité à haute tension est dangereuse et ne peut pas être directement utilisée par la plupart des appareils ménagers et commerciaux.

En démissiant de la tension, les transformateurs de distribution de pôles rendent l'électricité sûre et utilisable pour les utilisateurs finaux. Ils s'assurent que l'équipement électrique dans nos maisons, nos bureaux et nos usines peut fonctionner correctement sans être endommagé par une tension excessive.

Conclusion

En conclusion, un transformateur de distribution de pôle descend la tension à travers le principe de l'induction électromagnétique. Le rapport du nombre de virages dans les enroulements primaires et secondaires détermine le rapport de transformation de tension.

En tant que fournisseur de transformateurs de distribution de pôles, nous nous engageons à fournir des produits de haute qualité qui peuvent démissionner efficacement la tension tout en minimisant les pertes. Que vous ayez besoin d'un transformateur à une petite phase à petite capacité ou d'un transformateur à trois phases à grande échelle, nous avons la bonne solution pour vous.

Si vous êtes intéressé par notreTransformateur de distribution monté sur le poteau,Transformateur monté sur poteau de 50 kVa, ouTransformateur monté sur le pôle à phase, n'hésitez pas à nous contacter pour plus d'informations et à discuter de vos exigences spécifiques. Nous sommes impatients de travailler avec vous pour répondre à vos besoins de distribution d'énergie.

Références

• Fondamentaux des machines électriques, Stephen J. Chapman
• Analyse et conception du système de puissance, J. Duncan Glover, Mulukutla S. Sarma, Thomas J. Overbye
