Un transformateur monté sur poteau peut-il être branché en parallèle ?

En tant que fournisseur chevronné de transformateurs montés sur poteaux, je suis souvent confronté à des demandes de clients concernant la possibilité de connecter ces transformateurs en parallèle. Ce sujet est crucial non seulement pour les ingénieurs et techniciens électriciens, mais également pour les personnes impliquées dans les systèmes de distribution d'énergie. Dans cet article de blog, j'aborderai les aspects techniques de la connexion en parallèle de transformateurs montés sur poteau, en explorant la faisabilité, les exigences et les défis potentiels.

Comprendre les transformateurs montés sur poteau

Avant de discuter de la connexion parallèle, il est essentiel de comprendre ce que sont les transformateurs montés sur poteau. Ces transformateurs sont généralement utilisés dans les systèmes aériens de distribution d'énergie, montés sur des poteaux électriques pour abaisser l'électricité haute tension à une tension plus basse et plus sûre pour un usage résidentiel, commercial et industriel. Il en existe différents types, notamment des transformateurs monophasés et triphasés.

• Transformateur de distribution monophasé monté sur poteau: Ces transformateurs sont couramment utilisés dans les zones résidentielles pour alimenter les maisons individuelles. Ils sont conçus pour gérer des charges de puissance inférieures et sont de taille relativement compacte. Pour plus d'informations sur nos transformateurs de distribution monophasés, vous pouvez visiterTransformateur de distribution monophasé monté sur poteau.
• Transformateur monté sur poteau monophasé standard ANSI IEEE: Ces transformateurs sont conformes aux normes établies par l'American National Standards Institute (ANSI) et l'Institute of Electrical and Electronics Engineers (IEEE). Ils garantissent la sécurité, la fiabilité et la compatibilité avec le réseau électrique. Pour en savoir plus sur nos transformateurs monophasés montés sur poteau selon la norme ANSI IEEE, cliquez surTransformateur monté sur poteau monophasé standard ANSI IEEE.

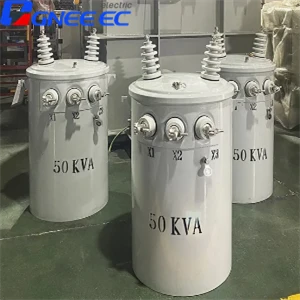

• Transformateurs de distribution triphasés montés sur poteau: Ces transformateurs sont utilisés dans les applications commerciales et industrielles où des charges de puissance plus élevées sont requises. Ils sont capables de gérer des systèmes électriques triphasés, fournissant ainsi une alimentation électrique plus efficace et plus stable. Pour plus de détails sur nos transformateurs de distribution triphasés montés sur poteau, reportez-vous àTransformateurs de distribution triphasés montés sur poteau.

Un transformateur monté sur poteau peut-il être connecté en parallèle ?

La réponse courte est oui, les transformateurs montés sur poteau peuvent être connectés en parallèle, mais cela nécessite un examen attentif et le respect de conditions spécifiques. La connexion de transformateurs en parallèle peut augmenter la capacité globale du système de distribution d'énergie, améliorer la fiabilité et offrir une flexibilité dans la gestion de la charge. Cependant, une connexion parallèle inappropriée peut entraîner divers problèmes, tels que des courants de circulation, un partage de charge inégal et des dommages potentiels aux transformateurs.

Conditions de connexion parallèle

Pour connecter avec succès des transformateurs montés sur poteau en parallèle, les conditions suivantes doivent être remplies :

1. Même tension nominale: Les tensions primaire et secondaire de tous les transformateurs doivent être les mêmes. Cela garantit qu'il n'y a pas de différence de tension entre les transformateurs, ce qui pourrait provoquer des courants de circulation.
2. Même rapport de tours: Le rapport de spires de chaque transformateur, qui est le rapport du nombre de spires dans l'enroulement primaire au nombre de spires dans l'enroulement secondaire, doit être identique. Un rapport de transformation différent peut entraîner une distribution de tension et un partage de charge inégaux.
3. Même séquence de phases: L'ordre des phases de tous les transformateurs doit être le même. Dans un système triphasé, la séquence des phases détermine l'ordre dans lequel les phases atteignent leurs valeurs maximales. Si les séquences de phases sont différentes, cela peut entraîner des courts-circuits et endommager les transformateurs.
4. Même pourcentage d'impédance: Le pourcentage d'impédance de chaque transformateur doit être aussi proche que possible. L'impédance affecte la répartition de la charge entre les transformateurs. Si les pourcentages d'impédance sont significativement différents, un transformateur peut supporter plus de charge que les autres, entraînant une surcharge et une panne potentielle.
5. Même polarité: La polarité des transformateurs doit être la même. La polarité fait référence à la direction de la tension induite dans l'enroulement secondaire par rapport à l'enroulement primaire. Une polarité incorrecte peut provoquer des courts-circuits et endommager les transformateurs.

Avantages de la connexion parallèle

La connexion en parallèle de transformateurs montés sur poteau offre plusieurs avantages :

• Capacité accrue: En connectant plusieurs transformateurs en parallèle, la capacité globale du système de distribution d'énergie peut être augmentée. Ceci est particulièrement utile dans les zones où la demande de puissance augmente ou pendant les périodes de pointe.
• Fiabilité améliorée: La connexion parallèle assure la redondance dans le système de distribution d'énergie. Si un transformateur tombe en panne, les autres peuvent continuer à fournir de l’électricité, minimisant ainsi les temps d’arrêt et les perturbations pour les clients.
• Flexibilité dans la gestion des charges: Les transformateurs parallèles permettent une meilleure gestion de la charge. La charge peut être répartie uniformément entre les transformateurs, réduisant ainsi la contrainte sur les transformateurs individuels et améliorant leur efficacité.

Défis et considérations

Même si la connexion parallèle offre de nombreux avantages, elle présente également certains défis et considérations :

• Courants circulants: Même si toutes les conditions pour une connexion en parallèle sont remplies, il peut toujours y avoir de petits courants circulant entre les transformateurs. Ces courants peuvent provoquer des pertes et un échauffement supplémentaires, réduisant ainsi l’efficacité des transformateurs.
• Partage de charge inégal: Les différences d'impédance, même minimes, peuvent entraîner une répartition inégale de la charge entre les transformateurs. Cela peut conduire à une surcharge de certains transformateurs et à une sous-utilisation d’autres.
• Complexité de l'installation et de la maintenance: La connexion des transformateurs en parallèle nécessite une planification, une installation et une maintenance minutieuses. Cela implique un câblage supplémentaire, des dispositifs de protection et des systèmes de surveillance pour garantir un fonctionnement sûr et fiable.

Études de cas et exemples

Pour illustrer l'application pratique de la connexion en parallèle des transformateurs montés sur poteau, considérons quelques études de cas :

Étude de cas 1 : Expansion de la zone résidentielle

Dans une zone résidentielle en pleine croissance, le transformateur existant monté sur poteau n'était plus en mesure de répondre à la demande croissante en énergie. Pour résoudre ce problème, deux transformateurs monophasés supplémentaires ont été connectés en parallèle au transformateur existant. En faisant soigneusement correspondre la tension nominale, le rapport de transformation, l'ordre des phases, le pourcentage d'impédance et la polarité, les nouveaux transformateurs ont été intégrés avec succès dans le système de distribution d'énergie. Cela a non seulement augmenté la capacité globale, mais a également amélioré la fiabilité de l'alimentation électrique des résidents.

Étude de cas 2 : Mise à niveau du complexe industriel

Un complexe industriel avait besoin d’une capacité électrique plus élevée pour soutenir ses opérations en expansion. Trois transformateurs triphasés montés sur poteau ont été connectés en parallèle pour répondre à la demande croissante. Le processus d'installation impliquait des calculs électriques détaillés, un alignement précis des transformateurs et la mise en œuvre de systèmes avancés de protection et de surveillance. Le complexe industriel a ainsi pu fonctionner sans problème, sans aucune interruption de courant.

Conclusion

En conclusion, les transformateurs montés sur poteau peuvent être connectés en parallèle, mais cela nécessite le strict respect de conditions spécifiques et un examen attentif des défis potentiels. Lorsqu'elle est effectuée correctement, la connexion parallèle peut offrir des avantages significatifs, tels qu'une capacité accrue, une fiabilité améliorée et une flexibilité dans la gestion de la charge.

En tant que fournisseur de transformateurs montés sur poteau, nous possédons l'expertise et l'expérience nécessaires pour vous fournir des transformateurs de haute qualité et des conseils professionnels sur la connexion en parallèle. Si vous envisagez de mettre à niveau votre système de distribution d'énergie ou avez besoin d'aide pour une connexion parallèle, nous vous encourageons à nous contacter pour une consultation détaillée. Notre équipe d'experts travaillera en étroite collaboration avec vous pour comprendre vos besoins spécifiques et vous proposer les meilleures solutions.

Références

• Manuel de distribution d'énergie électrique par Thomas A. Short
• Ingénierie des transformateurs : conception, technologie et diagnostic par GK Dubey
